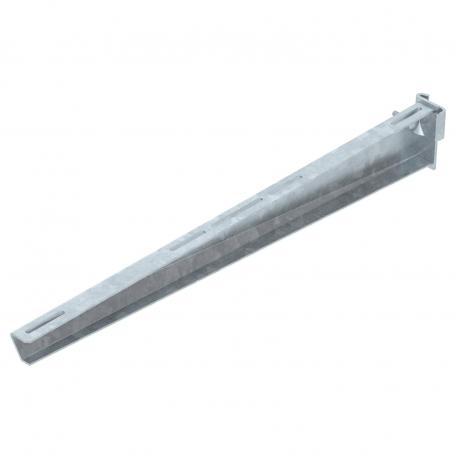

Profielconsole AS 30 41 | 710 | 3
morepic-1 morepic-2 video-1

Profielconsole AS 30

Art.nr. 6419418 | EAN 4012195873303

41 mm
3 kN
Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving
Productbeschrijving
Profielconsole in middelzware uitvoering voor traploze bevestiging aan IS 8-profiel.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • I-profiel
Technische gegevens

Afmetingen

Afm. H 100 mm
Breedte 710 mm
Dimensie B710mm
F in kN 3 kN
Functiebehoud nee
Hoogte 100 mm
Kleur zink
Lengte 41 mm
Maat A 41 mm
Maat B 710 mm
Maat L 710 mm
Materiaal staal
Oppervlak thermisch verzinkt
Roestvast staal, gebeitst nee
Uitvoering Profielconsole

Technische gegevens

Belastingsdiagram console type AS 30

Belastingsdiagram console type AS 30
  • Doorbuiging van het uiteinde van de console bij toegestane consolebelasting Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
  • Toegestane consolebelasting in kN zonder manlast Toegestane consolebelasting in kN zonder manlast
  • Belastingscurve met consolelengte in mm Belastingscurve met consolelengte in mm
Alle typen

Alle typen

Type Lengte Breedte F in kN Art.nr. Aantal kl. VKE
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
30 Stuks
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
30 Stuks
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
25 Stuks
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
25 Stuks
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
20 Stuks
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
10 Stuks
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
10 Stuks
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
10 Stuks
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F Platkopbout met combimoer F FRSB 6x12 F 6406122
100 Stuks
Downloads

Download

Download
Download

EU Conformiteitsverklaring AS 30 71 FT / 6419418 , 0.17MB , pdf
Download
REACH Conformiteitsverklaring AS 30 71 FT / 6419418 , 0.12MB , pdf
Download
RoHS Conformiteitsverklaring AS 30 71 FT / 6419418 , 0.12MB , pdf
Download

Download

Download
Download

AS 30 71 FT / 6419418
