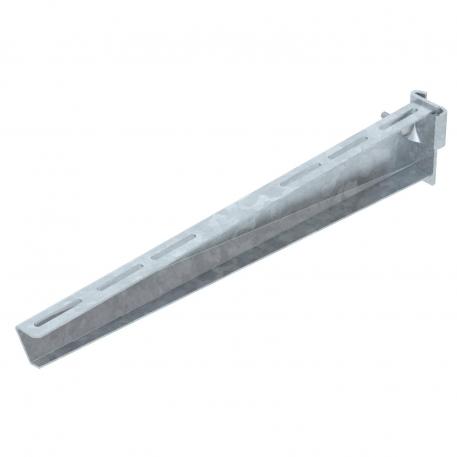

Profielconsole AS 30 41 | 560 | 3

morepic-1

morepic-2

Profielconsole AS 30

Art.nr. 6419406 | EAN 4012195873280

Art.nr. / Type

Lengte	41 mm

Breedte

F in kN	3 kN

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Profielconsole in middelzware uitvoering voor traploze bevestiging aan IS 8-profiel.

Technische gegevens

Afmetingen

Afm. H	100 mm
Breedte	560 mm
Dimensie	B560mm
F in kN	3 kN
Functiebehoud	nee
Hoogte	100 mm
Lengte	41 mm

Maat A	41 mm
Maat B	560 mm
Maat L	560 mm
Materiaal	staal
Oppervlak	thermisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Profielconsole

Technische gegevens

Belastingsdiagram console type AS 30

Belastingsdiagram console type AS 30

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm

Alle typen

Alle typen

Type	Lengte	Breedte	F in kN	Art.nr.	Aantal	kl. VKE
AS 30 11 FT	41 mm	110 mm	3 kN	6419370	Stuks	30 Stuks
AS 30 16 FT	41 mm	160 mm	3 kN	6419376	Stuks	30 Stuks
AS 30 21 FT	41 mm	210 mm	3 kN	6419382	Stuks	25 Stuks
AS 30 31 FT	41 mm	310 mm	3 kN	6419388	Stuks	25 Stuks
AS 30 41 FT	41 mm	410 mm	3 kN	6419394	Stuks	20 Stuks
AS 30 51 FT	41 mm	510 mm	3 kN	6419400	Stuks	10 Stuks
AS 30 56 FT	41 mm	560 mm	3 kN	6419406	Stuks	10 Stuks
AS 30 61 FT	41 mm	610 mm	3 kN	6419412	Stuks	10 Stuks
AS 30 71 FT	41 mm	710 mm	3 kN	6419418	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Platkopbout met combimoer F	FRSB 6x12 F	6406122	Stuks	100 Stuks

Downloads

Specificatieblad AS 30 56 FT / 6419406 , 0.20MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring AS 30 56 FT / 6419406 , 0.17MB , pdf

REACH Conformiteitsverklaring AS 30 56 FT / 6419406 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring AS 30 56 FT / 6419406 , 0.12MB , pdf

Download

Goedkeuring VDE-goedkeuring hangprofielen en consoles , 0.12MB , pdf

Download

Milieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdf

Montagehandleiding Montagehandleiding I-profielsystemen , 0.03MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek AS 30 56 FT / 6419406, 50.82 kB, jpg

Dimensionale tekening AS 30 56 FT / 6419406, 50.84 kB, jpg

AS 30 56 FT / 6419406

6419406_KSTP1.stp, 403.45 kB

Stielausleger AS 30 56 FT.rfa, 312.00 kB
