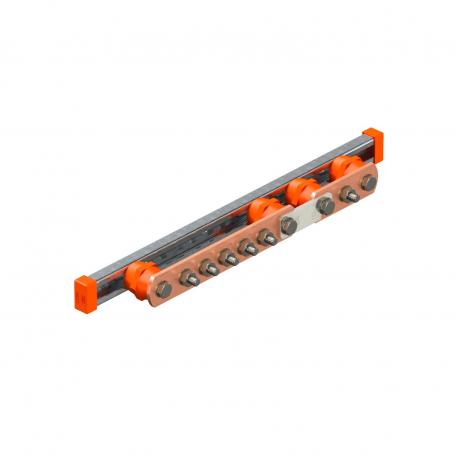

Potentiaalvereffeningsrail voor flexibele wandmontage met scheiding

Art.nr. 5015870 | EAN 4012196681921

40 mm
Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

Hoofdstroomrail voor potentiaalvereffening volgens DIN VDE 0100-410/-540 alsmede
Potentiaalvereffening bij blikseminslag volgens DIN VDE 0185-305 (IEC 62305)

- met uitschakelpunt (Disconnect - DC)
- voor flexibele wandmontage
- compleet met profielrail (FT) en schroeven
- snelle en eenvoudige montage van de aansluitkabel door middel van
M10 slotbouten
- met veerring (DIN137) om de schroeven tegen zelfloslating te beveiligen S:0



  • Bliksemstroom getest
Technische gegevens

Technische gegevens

Aantal aansluitingen 6
Bliksemstroombestendigheid H/100 kA
Dimensie 5+1 x M10
Isolator ja
Materiaal Koper
Materiaal van de contactrail Koper
Materiaal van de klem Koper
Uitvoering alleen klem
Uitvoering Opbouw fix

Afmetingen

Breedte 40 mm
Hoogte 85 mm
Lengte 505 mm
Alle typen

Alle typen

Type Lengte Breedte Hoogte Aantal aansluitingen Art.nr. Aantal kl. VKE
1802 5 CU 246 mm 40 mm 5 mm 5 5015830
1 Stuks
1802 6 CU 278,5 mm 40 mm 5 mm 6 5015832
1 Stuks
1802 8 CU 343,5 mm 40 mm 5 mm 8 5015836
1 Stuks
1802 10 CU 408,5 mm 40 mm 5 mm 10 5015842
1 Stuks
1802 12 CU 473,5 mm 40 mm 5 mm 12 5015844
1 Stuks
1802 14 CU 538,5 mm 40 mm 5 mm 14 5015847
1 Stuks
1802 20 CU 733,5 mm 40 mm 5 mm 20 5015849
1 Stuks
1802 DC 5+1 CU 505 mm 40 mm 85 mm 6 5015870
1 Stuks
1802 DC 5+5 CU 605 mm 40 mm 85 mm 10 5015874
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

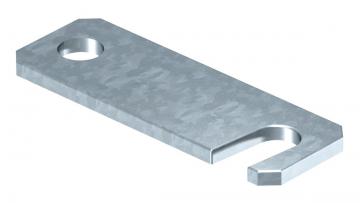

Brug voor potentiaalvereffeningsrail Brug voor potentiaalvereffeningsrail 1802 KL 5015890
1 Stuks
