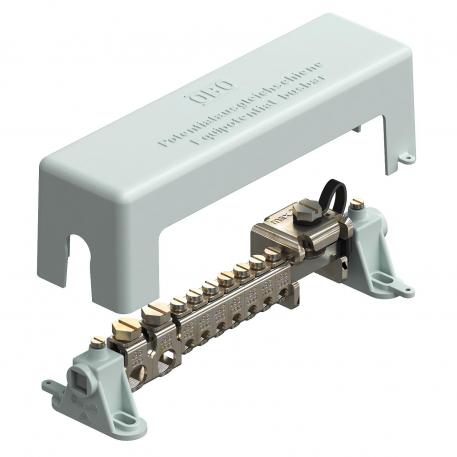

Potentiaalvereffeningsrail voor binnen, VDE-getest
Art.nr. 5015650 | EAN 4012195378556
- Productbeschrijving
-
ProductbeschrijvingPotentiaalvereffeningsrail voor de potentiaalvereffening conform DIN VDE 0100-410/-540 en bliksemstroompotentiaalvereffening conform DIN VDE 0185-305
• Conform VDE 0618, deel 1
• Met klemrail 10 x 10 van messing, vernikkeld
• Met betrouwbare serieklemmen van staal, galvanisch verzinkt
• Afdekkap en railsteunen van polystyreen, grijs
• Afdekkap verzegelbaar/beschrijfbaar
• Bliksemstroomgeleidend 100 kA (10/350)
• Trekbeugel met schroefborging tegen losraken (bijv. in industrie en Ex-omgeving voorgeschreven)
Aansluitmogelijkheden:
• 7 één- of meeraderige kabels 2,5-25 mm² of soepele kabels tot 16 mm² (max. Ø 7 mm)
• 2 één- of meeraderige kabels 25-95 mm² of soepele kabels tot 70 mm² (max. Ø 13,5 mm)
• 1 platte geleider 30 x 3,5 mm
Met verzegelbare afdekkap,
van slagvast kunststof
-
- Technische gegevens
-
Technische gegevens
Aantal aansluiting geleider tot 25 mm² star 7 Aantal aansluiting geleider tot 95 mm² star 2 Aantal aansluitingen platte geleider tot 30 mm 1 Breedte 63 mm CO₂-voetafdruk (GWP) van wieg tot poort 1,668 kg CO₂e / 1 Stuk Dimensie 217mm Hoogte 67,5 mm Isolator ja Kleur grijs Lengte 217 mm Materiaal Messing Materiaal van de contactrail Messing Materiaal van de klem staal Oppervlak van de contactrail vernikkeld Oppervlak van de klem galvanisch verzinkt Uitvoering met afdekkap Uitvoering Opbouw modulair - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Afdekkap voor 1801 VDE
1801 AH 5015707 1 Stuks
Railblokken voor 1801 VDE
1801 SCH 5015715 10 Stuks

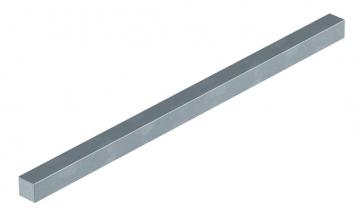

Klemrail voor 1801 VDE
1801 KL1 5015723 1 Stuks
Klem ronde geleider tot 25 mm² voor 1801 VDE
1801 RK25 5015758 10 Stuks
Klem ronde geleider vanaf 25 mm² voor 1801 VDE
1801 RK95 5015766 10 Stuks - Downloads
-
