Overspanningsafleider V20, lekstroomvrij, 3-polig + NPE + FS
Art.nr. 5095546 | EAN 4012196818884

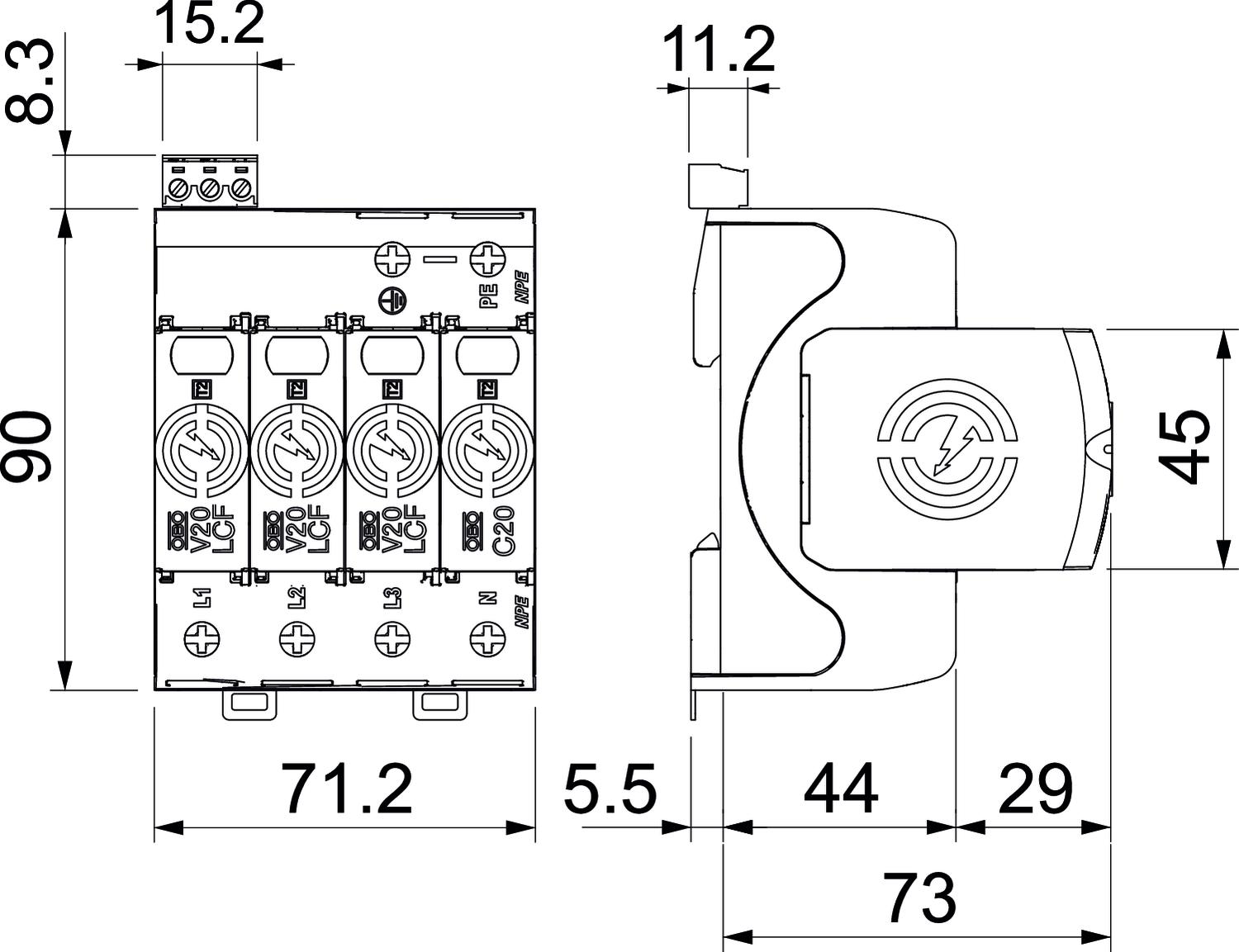

- Productbeschrijving
-
Productbeschrijving
Overspannings-afleider type 2
• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aderdoorsnede flexibel (soepel) max. 35 mm² Aderdoorsnede flexibel (soepel) max. 2 AWG Aderdoorsnede flexibel (soepel) min. 1,5 mm² Aderdoorsnede flexibel (soepel) min. 16 AWG Afstandssignalisatie ja Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Dimensie 280V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) min. 16 AWG Draaimoment 4 Nm Geïntegreerde voorzekering nee Kabeltype voor overspanningsbeveiligingen Energiekabel AC Kortsluitbestendig ja Materiaal behuizing PA UL 94 V-0 Maximale afleidstootstroom (8/20 μs) 30 kA Maximale afleidstootstroom (8/20 μs) [L-N] 30 kA Maximale afleidstootstroom (8/20 μs) [N-PE] 60 kA Maximale continuespanning AC 280 Maximale continuspanning (L-N) 280 V Maximale voorverzekering 160 A Montagetype DIN-rail 35 mm Netvorm Overige Netvorm DC nee Netvorm IT nee Netvorm overig nee Netvorm TN ja Netvorm TN-C ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 20 kA Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 40 kA Nominale spanning AC (50/60 Hz) 230 V Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse II SPD volgens EN 61643-11 Type 2 Testklasse type 2 ja Toelatingen VDE TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V Uitblazend nee Uitvoering van de polen 3+N/PE Afmetingen
Minimale afstand 1,5 mm Aansluitmogelijkheden
Aansluitdoorsnede FM-klemmen max. 1,5 mm² Aansluitdoorsnede FM-klemmen max. 16 AWG Aansluitdoorsnede FM-klemmen min. 21 AWG Aansluitdoorsnede FM-klemmen min. 0,5 mm² Afleidstroom (8/20 µs) [totaal] 60 kA Beschermingsniveau [L-N] ≤1,5 Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm² FM-contacten Wisselaar Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Max. netzijdige overstroombeveiliging 160 A gL/gG Restspanning [L-N] @ 1 kA 0,8 kV Restspanning [L-N] @ 5 kA 1 kV Schakelvermogen AC 230 V; 0,5 A Schakelvermogen DC 230 V; 0,1 A / 75 V; 0,5 A SPD conform UL 1449 Type 4 TOV-spanning [L-N] - fail-safe modus - 120 min 440 V TOV-spanning [L-N] - withstand mode - 5 s 335 V - Alle typen
