Overspanningsafleider V20, 3-polig + NPE en FS 280 V 3+N/PE | 280 | IP20

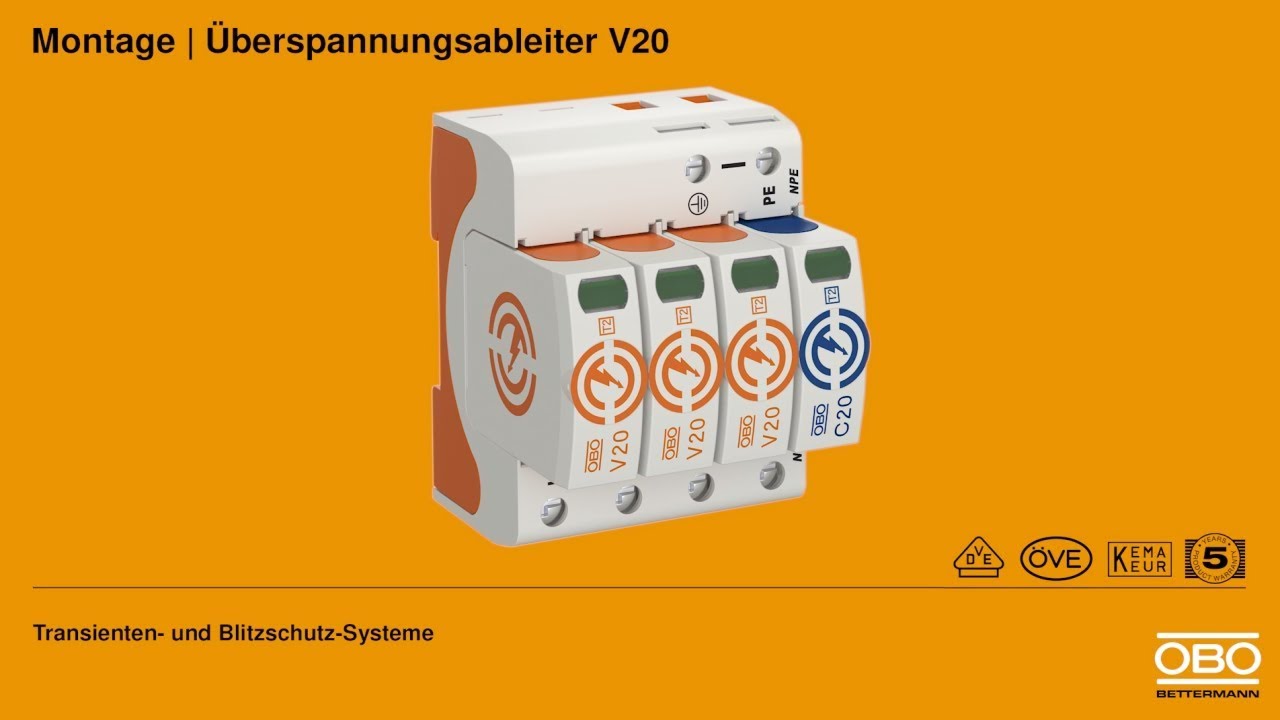

Overspanningsafleider V20, 3-polig + NPE en FS 280 V

Art.nr. 5095333 | EAN 4012196163427

Art.nr. / Type

Uitvoering van de polen

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Overspannings-afleider type 2

• Voor overspanningsbeveiligings-potentiaalvereffening conform VDE 0100-443 (IEC 60364-4-44)
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.

Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max.	16 AWG
Aansluitdoorsnede FM-klemmen max.	1,5 mm²
Aansluitdoorsnede FM-klemmen min.	21 AWG
Aansluitdoorsnede FM-klemmen min.	0,5 mm²
Aanspreektijd	<25 ns
Aantal polen	4
Aderdoorsnede flexibel (soepel) max.	2 AWG
Aderdoorsnede flexibel (soepel) max.	35 mm²
Aderdoorsnede flexibel (soepel) min.	1,5 mm²
Aderdoorsnede flexibel (soepel) min.	16 AWG
Afleidstroom (8/20 µs) [totaal]	60 kA
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,3
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Doorsnede geleider vast (een-/meeraderig) min.	1,5 mm²
Draaimoment	4 Nm
FM-contacten	Wisselaar
Geïntegreerde voorzekering	nee
Gemeenschappelijk beschermingsniveau [L-PE]	1,5 kV
Kabeltype voor overspanningsbeveiligingen	Energiekabel AC
Kortsluitbestendig	ja
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	50 kA eff
Materiaal behuizing	PA UL 94 V-0
Max. netzijdige overstroombeveiliging	160 A gL/gG
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale afleidstootstroom (8/20 μs) [L-N]	40 kA

Maximale afleidstootstroom (8/20 μs) [N-PE]	60 kA
Maximale continuespanning AC	280 V
Maximale continuspanning (L-N)	280 V
Maximale continuspanning (N-PE)	255 V
Maximale voorverzekering	160 A
Minimale afstand	1,5 mm
Montagetype	DIN-rail 35 mm
Netvorm	Overige
Netvorm TN	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Netvorm TT	ja
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	20 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]	40 kA
Nominale spanning AC (50/60 Hz)	230 V
Restspanning [L-N] @ 1 kA	0,8 kV
Restspanning [L-N] @ 5 kA	1 kV
Schakelvermogen AC	230 V; 0,5 A
Schakelvermogen DC	230 V; 0,1 A / 75 V; 0,5 A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Toelatingen	VDE
TOV-spanning [L-N] - fail-safe modus - 120 min	440 V
TOV-spanning [L-N] - withstand mode - 5 s	335 V
TOV-spanning [N-PE] - withstand mode - 200 ms	1200 V
Uitblazend	nee

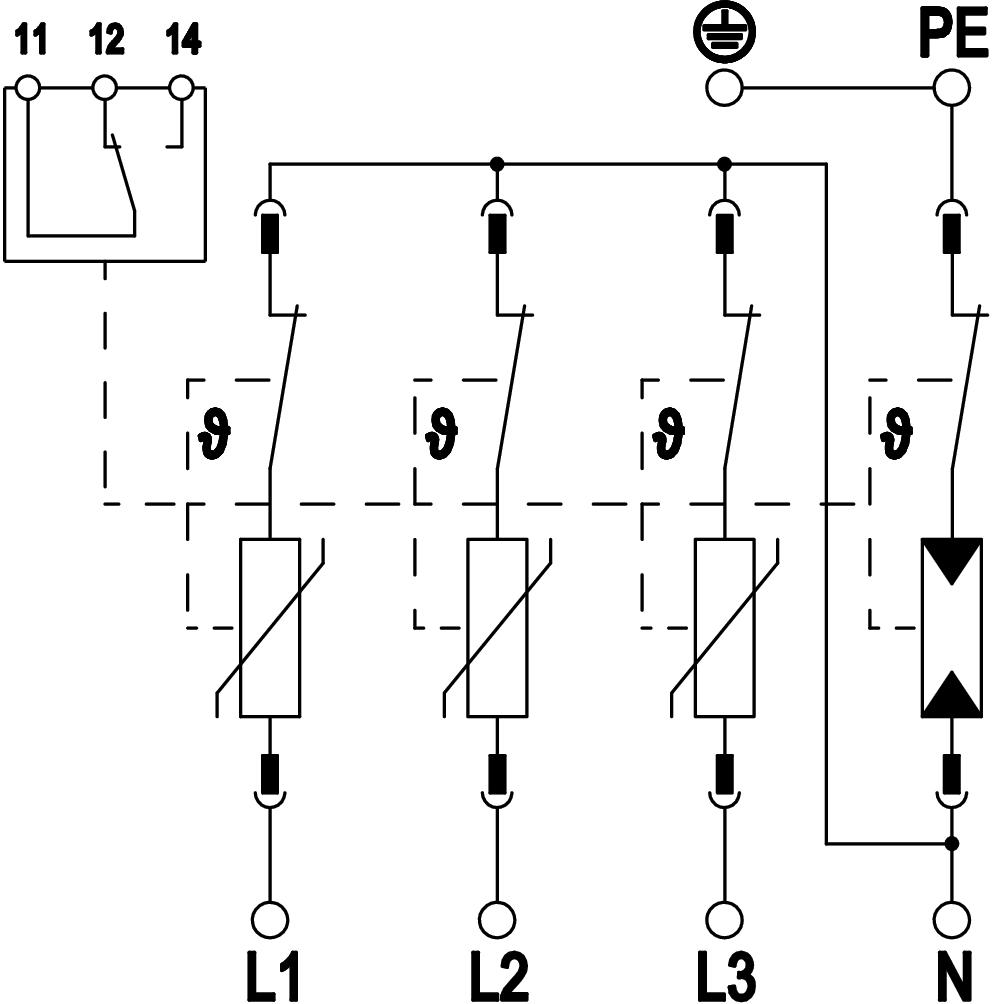

Uitvoering van de polen	3+N/PE
Volgstroomblusvermogen (eff) [N-PE]	0,1 kA
