Overspanningsafleider V20, 3-polig + NPE 280 V
Art.nr. 5095253 | EAN 4012196161331
- Productbeschrijving
-

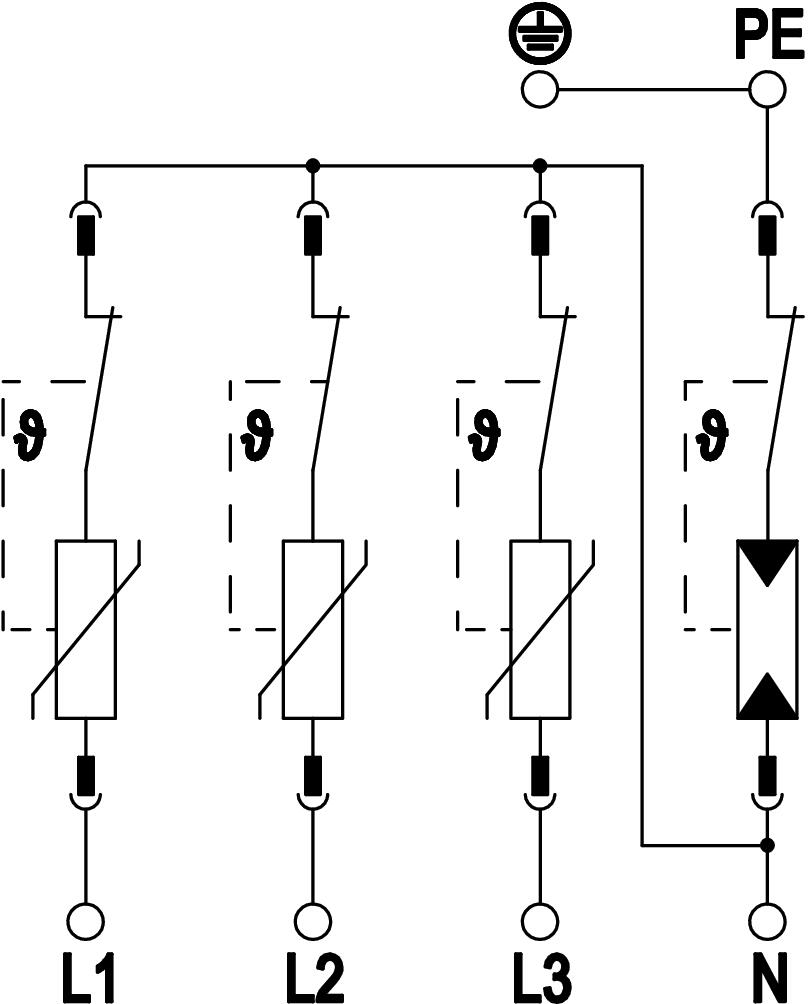

ProductbeschrijvingOverspannings-afleider type 2
• Voor overspanningsbeveiligings-potentiaalvereffening conform VDE 0100-443 (IEC 60364-4-44)
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aantal polen 4 Aderdoorsnede flexibel (soepel) max. 2 AWG Aderdoorsnede flexibel (soepel) max. 35 mm² Aderdoorsnede flexibel (soepel) min. 1,5 mm² Aderdoorsnede flexibel (soepel) min. 16 AWG Afleidstroom (8/20 µs) [totaal] 60 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1,3 Breedte 71,2 mm CO₂-voetafdruk (GWP) van wieg tot poort 1,586 kg CO₂e / 1 Stuk Dimensie 280V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm² Doorsnede geleider vast (een-/meeraderig) min. 16 AWG Draaimoment 4 Nm Geïntegreerde voorzekering nee Gemeenschappelijk beschermingsniveau [L-PE] 1,5 kV Hoogte 90 mm Kabeltype voor overspanningsbeveiligingen Energiekabel AC Kortsluitbestendig ja Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Lengte 78,5 mm Materiaal behuizing PA UL 94 V-0 Max. netzijdige overstroombeveiliging 160 A gL/gG Maximale afleidstootstroom (8/20 μs) 40 kA Maximale afleidstootstroom (8/20 μs) [L-N] 40 kA Maximale afleidstootstroom (8/20 μs) [N-PE] 60 kA Maximale continuespanning AC 280 V Maximale continuspanning (L-N) 280 V Maximale continuspanning (N-PE) 255 V Maximale voorverzekering 160 A Minimale afstand 1,5 mm Montagetype DIN-rail 35 mm Netvorm Overige Netvorm TN ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 20 kA Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 40 kA Nominale spanning AC (50/60 Hz) 230 V Restspanning [L-N] @ 1 kA 0,8 kV Restspanning [L-N] @ 5 kA 1 kV Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse II SPD conform UL 1449 Type 4 SPD volgens EN 61643-11 Type 2 Testklasse type 2 ja Toelatingen VDE TOV-spanning [L-N] - fail-safe modus - 120 min 440 V TOV-spanning [L-N] - withstand mode - 5 s 335 V TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V Uitblazend nee Uitvoering van de polen 3+N/PE Volgstroomblusvermogen (eff) [N-PE] 0,1 kA - Alle typen
