Overspanningsafleider V10 Compact, 150 V

Art.nr. 5093381 | EAN 4012196862566

5093381 / V10 Compact2.0
3+N/PE
255 V
IP20
Productbeschrijving
Productbeschrijving
Overspanningsbeveiliging compact module type 2+3

- Overspanningsbeveiliging in hoofd- en onderverdeelborden volgens VDE 0100-443 (IEC 60364-4-44)
- Ontlaadcapaciteit tot 60 kA (8/20) totaal

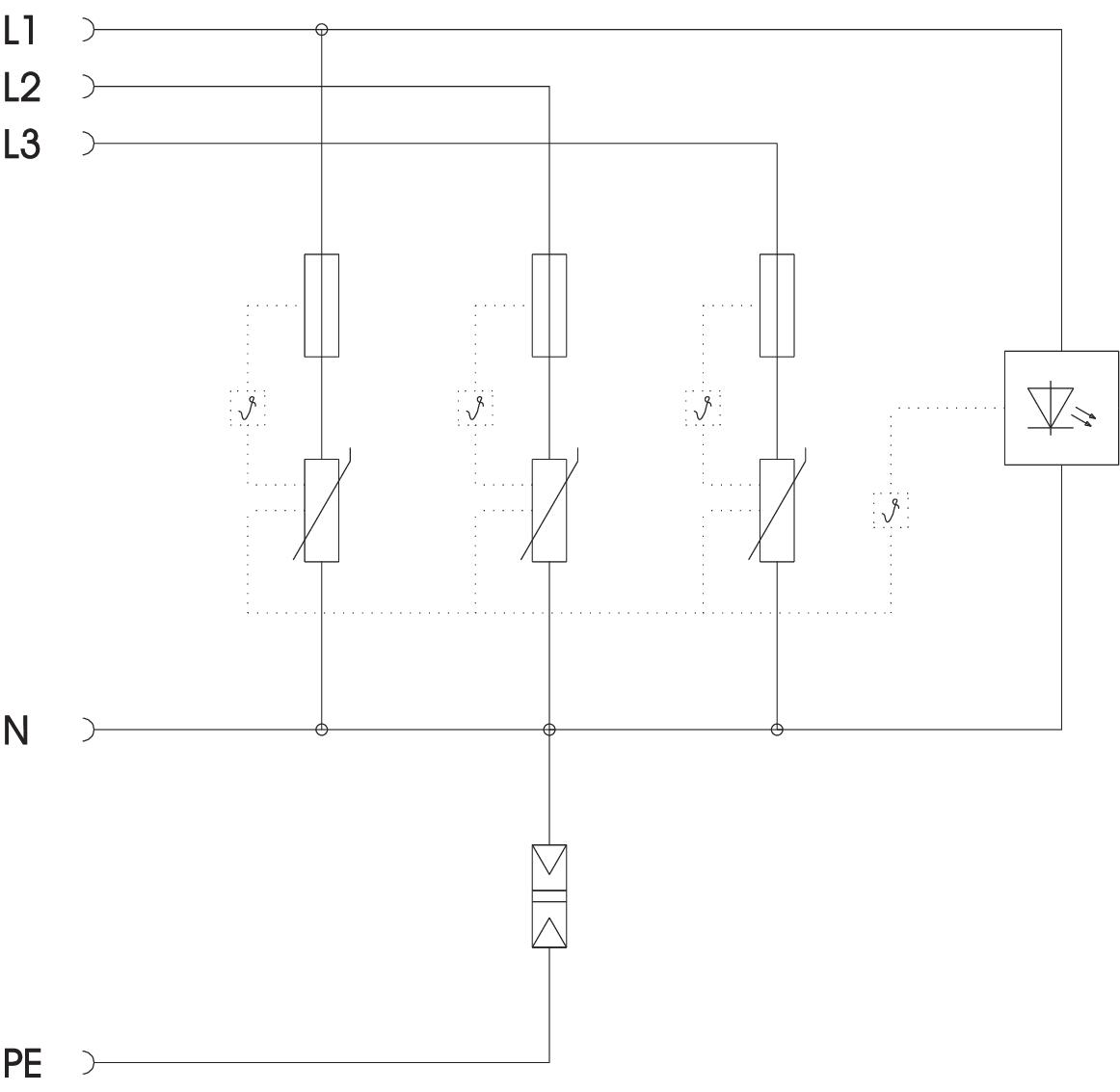

- Geïntegreerde 3+1 oplossing voor TN- en TT-netsystemen op 45 mm modulebreedte
- Hoogwaardige varistortechnologie
- Incl. thermische en dynamische ontkoppeling en optische functie-indicator

Toepassing: Hoofd- en subdistributie en apparatuurbeveiliging van driefasige systemen.
  • Österreichischer Verband für Elektrotechnik, Oostenrijk
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Overgang van LPZ 1 naar 3
  • Overspanningsbeveiliging conform DIN EN 61643-11 of IEC 61643-11
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aantal polen 4
Aderdoorsnede flexibel (soepel) max. 10 mm²
Aderdoorsnede flexibel (soepel) max. 8 AWG
Aderdoorsnede flexibel (soepel) min. 2,5 mm²
Aderdoorsnede flexibel (soepel) min. 13 AWG
Afleidstroom (8/20 µs) [totaal] 60 kA
Bedrijfstemperatuur max. 70 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Beschermingsniveau [L-N] ≤1,1
Breedte 45 mm
Dimensie 255V
Doorsnede geleider vast (een-/meeraderig) max. 10 mm²
Doorsnede geleider vast (een-/meeraderig) max. 8 AWG
Doorsnede geleider vast (een-/meeraderig) min. 13 AWG
Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm²
Draaimoment 2 Nm
Geïntegreerde voorzekering nee
Hoogte 90 mm
Kabeltype voor overspanningsbeveiligingen Energiekabel AC
Lengte 60,5 mm
LPZ 1→3
Max. netzijdige overstroombeveiliging 63 A gG
Maximale afleidstootstroom (8/20 μs) 20 kA
Maximale afleidstootstroom (8/20 μs) [L-N] 20 kA
Maximale afleidstootstroom (8/20 μs) [N-PE] 60 kA
Maximale continuespanning AC 255 V
Maximale voorverzekering 63 A
Montagetype DIN-rail 35 mm
Netvorm alle
Netvorm TN ja
Netvorm TN-C-S ja
Netvorm TN-S ja
Netvorm TT ja
Nominale afleidstootstroom (8/20 μs) 10 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 10 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 40 kA
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II+III
SPD volgens EN 61643-11 Type 2+3
Testklasse type 2 ja
Testklasse type 3 ja
Uitvoering 3+NPE
Uitvoering van de polen 3+N/PE
Volgstroomblusvermogen (eff) [N-PE] 0,1 kA
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
V10 Compact2.0 3+N/PE 255 V IP20 5093381
1 Stuks
