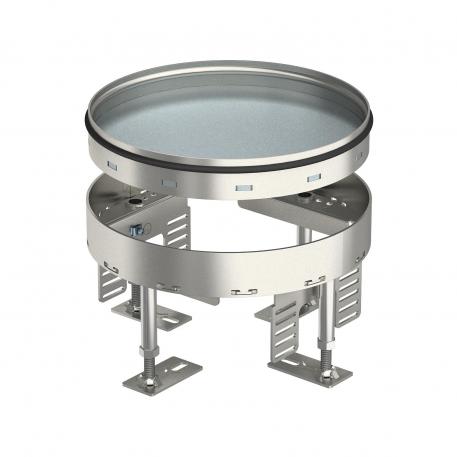

Nivelleerbare cassettes voor zware belastingen, blind, RKRSL, nominale grootte R4, roestvast staal

Art.nr. 7409074 | EAN 4012195868149

R4
Productbeschrijving
Productbeschrijving
Ronde cassette heavy-duty "blind" in nominale grootte R4 voor het maken van een revisie-opening in kanaalsystemen, dubbele en holle vloeren, in droog of nat onderhouden vloeren in binnenopstelling. Belastingsklasse 2 tot 20 kN. Alleen voor gladde vloerbekleding geschikt.


Nivelleerbare cassette voor zwaarlast als blindcassette met een belastingsklasse van 2-20 kN, 2 kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten in binnenopstelling.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Afmetingen

Afm. h 109 mm
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP00
Beschermingsgraad (IP) in niet gebruikte situatie IP44
Beschermingsgraad IK-code IK10
Dikte vloerbedekking 25 mm
Dimensie Ø215mm
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Heavy-duty klasse 20 kN (OBO SL2)
Heavy-duty uitvoering ja
Inbouwdiameter 215
Inbouwdiepte 109 mm
Materiaal Roestvast staal 1.4301
Nivelleerbereik max. 159 mm
Nivelleerbereik min. 109 mm
Nominale maat voor inbouweenheden R4
Ontkoppelbaar nee
Type inbouwsysteem UT3
Uitvoering rond
Uitvoering leidinguitlaat Geen snoeruitlaat
Vloerhoogte max. 159 mm
Vloerhoogte min. 109 mm
Vloeronderhoud nat
Alle typen

Alle typen

Type Vloerhoogte min. Vloerhoogte max. Dikte vloerbedekking Afm. h Nominale maat voor inbouweenheden Art.nr. Aantal kl. VKE
RKR2 4SL2 V2 20 105 mm 155 mm 20 mm 105 mm R4 7409072
1 Stuks
RKR2 4SL2 V2 25 109 mm 159 mm 25 mm 109 mm R4 7409074
1 Stuks
