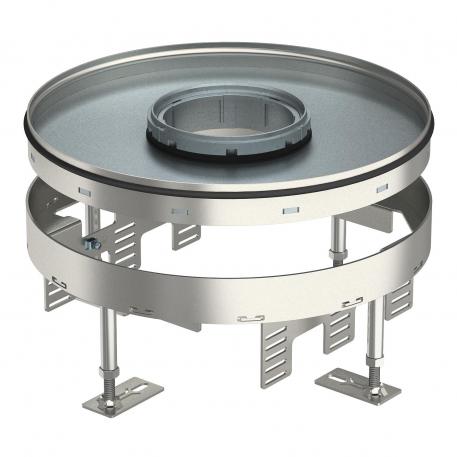

Nivelleerbare cassette voor tubus, RKFR, roestvast staal
Art.nr. 7409432 | EAN 4012195869566
- Productbeschrijving
-
Productbeschrijving
Nivelleerbare cassette nominale grootte R9 voor tubus voor de inbouw van apparatuur in droog of nat gereinigde binnenvloeren.
Nivelleerbare cassette met tubus, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de montage van 3 universele steunen UT4 voor 9 individuele accessoires met steunring / steunbeugel of 12 Module 45 apparaten.
-
- Technische gegevens
-
Technische gegevens
Aantal inbouwbare apparaten 12 Aantal inbouwdozen 3 Aantal leidinguitlaten 1 Afm. h 110 mm Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP44 Beschermingsgraad IK-code IK10 Breedte 304 mm Dikte vloerbedekking 25 mm Dimensie Ø305mm Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Heavy-duty uitvoering nee Inbouwdiameter 305 Inbouwdiepte 110 mm Lengte 304 mm Materiaal Roestvast staal 1.4301 Nivelleerbereik max. 155 mm Nivelleerbereik min. 110 mm Nominale maat voor inbouweenheden R9 Ontkoppelbaar nee Toelatingen VDE Type inbouwsysteem UT4 Uitvoering rond Uitvoering leidinguitlaat Tubus Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte max. 155 mm Vloerhoogte min. 110 mm Vloeronderhoud nat - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes
TUK2 GV 7428140 1 Stuks
Tubus met afdekplaat, zonder greepbeugel, voor raamcassettes en nivelleerbare cassettes
TUK2 V 7428141 1 Stuks
Tubus met vloerbekledingsuitsparing, met greepbeugel, voor raamcassettes en nivelleerbare cassettes
TUK2 G4 7428142 1 Stuks
Nivelleereenheid RKNEV2
RK NEV2 110 7405815 1 VPE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm
MTU 3 7407840 1 Stuks
Universele drager UT4, Module 45®, systeemlengte 208 mm
UT4 45 4 7408727 1 Stuks - Downloads
-
Specificatieblad RKFR2 9 V25 / 7409432 , 0.22MB , pdfREACH Conformiteitsverklaring RKFR2 9 V25 / 7409432 , 0.28MB , pdfRoHS Conformiteitsverklaring RKFR2 9 V25 / 7409432 , 0.28MB , pdfGoedkeuring VDE-keurmerk RK RKN , 0.18MB , pdfVeiligheidsspecificatieblad Onderhoudshandleiding voor de basisreiniging van vloerdozen en vloertanks , 0.05MB , pdfGebruiksaanwijzing Gebruiksaanwijzing PF-G , 2.00MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
