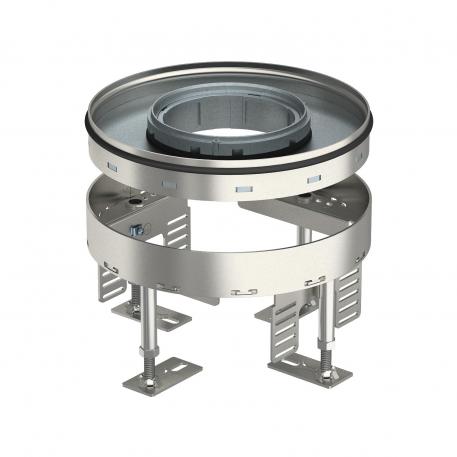

Nivelleerbare cassette voor tubus, RKFR, roestvast staal

Art.nr. 7409424 | EAN 4012195869467

110 mm
155 mm
R4
Productbeschrijving

Productbeschrijving

Nivelleerbare cassette met nominale grootte R4 voor tubus voor de inbouw in droog of nat onderhouden vloeren in binnenopstelling.
Nivelleerbare cassette met tubus, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 6
Aantal inbouwdozen 2
Aantal leidinguitlaten 1
Afm. h 110 mm
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP44
Beschermingsgraad IK-code IK10
Breedte 214 mm
Dikte vloerbedekking 25 mm
Dimensie Ø215mm
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Heavy-duty uitvoering nee
Inbouwdiameter 215
Inbouwdiepte 110 mm
Lengte 214 mm
Materiaal Roestvast staal 1.4301
Nivelleerbereik max. 155 mm
Nivelleerbereik min. 110 mm
Nominale maat voor inbouweenheden R4
Ontkoppelbaar nee
Toelatingen VDE
Type inbouwsysteem UT3
Uitvoering rond
Uitvoering leidinguitlaat Tubus
Verticale last, groot oppervlak tot 10.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte max. 155 mm
Vloerhoogte min. 110 mm
Vloeronderhoud nat
Alle typen

Alle typen

Type Vloerhoogte min. Vloerhoogte max. Dikte vloerbedekking Nominale maat voor inbouweenheden Art.nr. Aantal kl. VKE
RKFR2 4 V20 110 mm 155 mm 20 mm R4 7409422
1 Stuks
RKFR2 4 V25 110 mm 155 mm 25 mm R4 7409424
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes TUK2 GV 7428140
1 Stuks
Tubus met afdekplaat, zonder greepbeugel, voor raamcassettes en nivelleerbare cassettes Tubus met afdekplaat, zonder greepbeugel, voor raamcassettes en nivelleerbare cassettes TUK2 V 7428141
1 Stuks
Tubus met vloerbekledingsuitsparing, met greepbeugel, voor raamcassettes en nivelleerbare cassettes Tubus met vloerbekledingsuitsparing, met greepbeugel, voor raamcassettes en nivelleerbare cassettes TUK2 G4 7428142
1 Stuks
Nivelleereenheid RKNEV2 Nivelleereenheid RKNEV2 RK NEV2 110 7405815
1 VPE
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks
Montagedrager voor data-outlets, lengte 165 mm Montagedrager voor data-outlets, lengte 165 mm MTU 2 7407836
1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm UT3 45 3 7408723
1 Stuks
