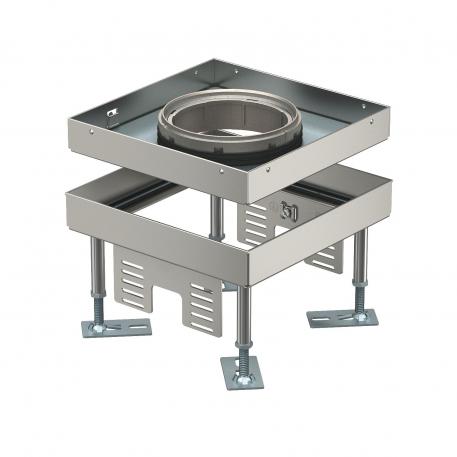

Nivelleerbare cassette voor tubus, RKFN, roestvast staal 110 | 155 | 25 | 110 | 4

Nivelleerbare cassette voor tubus, RKFN, roestvast staal

Art.nr. 7408962 | EAN 4012197278144

Art.nr. / Type

Vloerhoogte min.

Vloerhoogte max.

Dikte vloerbedekking

Afm. h

Nominale maat voor inbouweenheden	4

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Nivelleerbare vierkante cassette voor tubus met nominale grootte 4 voor de inbouw van installatie-apparaten in kanaalsystemen, dubbele en holle vloeren in droge of nat onderhouden vloeren binnen. Beschermingsklasse IP X5.
Nivelleerbare cassette met tubus, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	6
Aantal leidinguitlaten	1
Aantal universele dragers	2 x UT3
Afm. h	110 mm
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP55
Beschermingsgraad IK-code	IK10
Bodemuitlaat/montageopening	201x201
Breedte	199 mm
Breedte inbouwmaat	201 mm
Dikte vloerbedekking	25 mm
Dimensie	199x199x105
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Hoogte	110 mm
Inbouwdiepte	110 mm

Lengte	199 mm
Lengte inbouwmaat	201 mm
Materiaal	Roestvast staal
Nivelleerbereik max.	155 mm
Nivelleerbereik min.	110 mm
Nominale maat voor inbouweenheden	4
Norm	EN 50085-2-2
Ontkoppelbaar	nee
Toelatingen	VDE
Type inbouwsysteem	UT3
Uitvoering	vierkant
Uitvoering leidinguitlaat	Tubus
Verticale last, groot oppervlak	tot 10.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte max.	155 mm
Vloerhoogte min.	110 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Vloerhoogte max.	Dikte vloerbedekking	Afm. h	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Stuks	1 Stuks
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 GV	7428140	Stuks	1 Stuks
Tubus met afdekplaat, zonder greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 V	7428141	Stuks	1 Stuks
Tubus met vloerbekledingsuitsparing, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 G4	7428142	Stuks	1 Stuks
