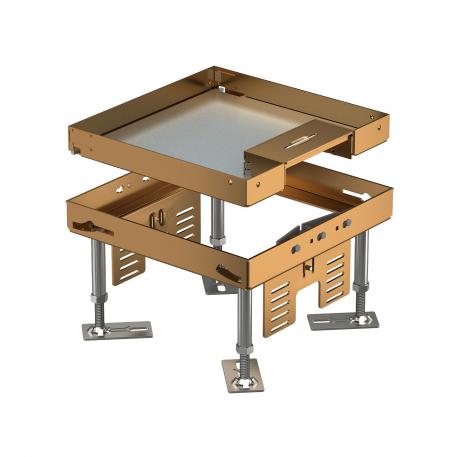

Nivelleerbare cassette met snoeruitlaat RKSN, messing
Art.nr. 7409204 | EAN 4012195867111
- Productbeschrijving
-
ProductbeschrijvingNivelleerbare cassette met nominale grootte 4 met snoeruitlaat voor de inbouw in droog onderhouden vloeren in binnenopstelling.
Nivelleerbare cassette met snoeruitgang, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.
-
- Technische gegevens
-
Technische gegevens
Aantal inbouwbare apparaten 6 Aantal inbouwdozen 2 Aantal leidinguitlaten 1 Afm. h 110 mm Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Breedte inbouwmaat 201 mm Dikte vloerbedekking 25 mm Dimensie 200x200mm Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Heavy-duty uitvoering nee Inbouwdiepte 110 mm Lengte inbouwmaat 201 mm Materiaal Messing Nivelleerbereik max. 155 mm Nivelleerbereik min. 110 mm Nominale maat voor inbouweenheden 4 Ontkoppelbaar nee Toelatingen VDE Type inbouwsysteem UT3 Uitvoering vierkant Uitvoering leidinguitlaat Draaibaar Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte max. 155 mm Vloerhoogte min. 110 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Nivelleereenheid RKNEV2
RK NEV2 110 7405815 1 VPE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, lengte 165 mm
MTU 2 7407836 1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm
UT3 45 3 7408723 1 Stuks - Downloads
-
Specificatieblad RKSN2 4 MS 25 / 7409204 , 0.22MB , pdfEU Conformiteitsverklaring RKSN2 4 MS 25 / 7409204 , 0.15MB , pdfGoedkeuring VDE-keurmerk RK RKN , 0.18MB , pdfMontagehandleiding Vierkante cassette met snoeruitgang en stelvoeten RKSN , 0.25MB , pdfVeiligheidsspecificatieblad Onderhoudshandleiding voor de basisreiniging van vloerdozen en vloertanks , 0.05MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
