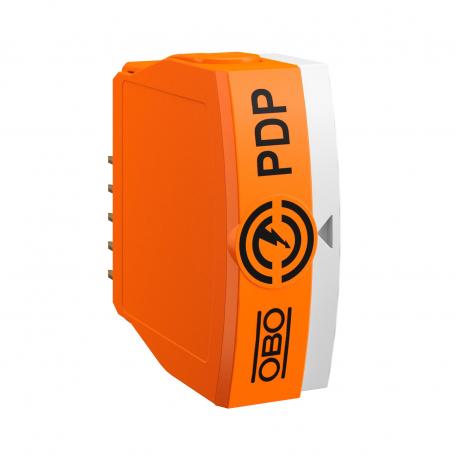

Module PDP, 2x2-polig, met OS, 12 V
Art.nr. 5080432 | EAN 4012196745982
- Productbeschrijving
-
Productbeschrijving
Module, insteekbare datakabelbeveiliging type 1+2/D1+C2 voor gebruik in de meet- en regeltechniek
- Beschermingsapparaat voor multikernsystemen
- Frequentiebereik tot 100 MHz
- Kleine totale breedte van 12,5 mm
- Met optische signalering en mogelijkheid tot signalering op afstand
Toepassing: Universele bliksem- en overspanningsbeveiliging voor datatransmissieapparatuur in de instrumentatie- en regeltechniek.
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 1,5 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 2,5 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 2,5 mm² Aansluitdoorsnede vast min. 0,14 mm² Aarding via: Aansluitkabel/DIN-rail Afscherming direct Afscherming aansluiting ja Beschermingsgraad IP20 Capaciteit (ader-aarde) ≤30 pF Capaciteit (ader-ader) ≤30 pF Dimensie 12V Grensfrequentie 100 MHz Impulsstroom 2,5 kA Insteeksysteem Klem Invoegdemping (insertion loss) ≤3 dB Kategorie Typ 1+2 / D1+C2 Langsweerstand 1.2 ± 5% LPZ 0→2 Maximale continuespanning AC 12 Maximale continuspanning DC 16 Montage ingang/uitgang Schroefklemmen Nominale afleidpiekstroom In conform C2 (totaal) 20 kA Nominale afleidstootstroom (8/20 μs) 10 kA Nominale belastingsstroom AC 0,425 Nominale belastingsstroom DC 0,6 A Piekstroombestendigheid ader - aarde 10 kV / 5 kA Piekstroombestendigheid ader - ader 10 kV / 5 kA Signalering op het apparaat geen SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD conform NEN-EN-IEC 61643-21 klasse I+II / D1+C2 SPD volgens EN 61643-11 Type 1 + 2 Standaard weerstand per ader 1,2 Ω ± 5% Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Totale afleidstroom (10/350) 2,5 Totale afleidstroom (8/20) 20 kA Afmetingen
Breedte 17,5 mm Hoogte 46 mm Lengte 51 mm - Alle typen
