LightningController Compact - MCF75
Art.nr. 5096981 | EAN 4012196487325
- Productbeschrijving
-

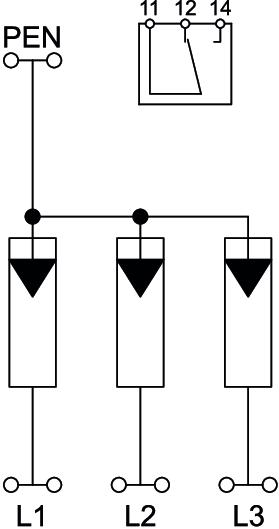

ProductbeschrijvingCombi-afleider, bliksemstroom- en overspanningsafleider type 1+2
• Beveiligingsniveau ≤1,5 kV
• Voor bliksemstroompotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen 75 kA (10/350) 3-polig
• Volgstroomdovend 50 kA Ipeak, afleidervoorzekering tot 315 A gL/gG
• Voldoet aan de eisen uit de VDE-AR-N 4100 voor toepassing voor de hoofdschakelaar
• Gekapselde, niet uitblazende vonkbrugafleider voor toepassing in verdelerkasten
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klassen I t/m IV.
Compact beveiligingsapparaat
- Technische gegevens
-
Aansluitmogelijkheden
Aansluitdoorsnede FM-klemmen max. 1,5 mm² Aansluitdoorsnede FM-klemmen max. 16 AWG Aansluitdoorsnede FM-klemmen min. 28 AWG Aansluitdoorsnede FM-klemmen min. 0,5 mm² Aanspreektijd <100 ns Aantal polen 3 Aderdoorsnede flexibel (soepel) max. 25 mm² Aderdoorsnede flexibel (soepel) max. 3 AWG Aderdoorsnede flexibel (soepel) min. 1,5 mm² Aderdoorsnede flexibel (soepel) min. 16 AWG Afleidstroom (8/20 µs) [totaal] 75 kA Afstandssignalisatie ja Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Bliksempiekstroom (10/350 μs) 25 kA Bliksempiekstroom (10/350) [totaal] 75 kA Breedte 107 mm Dimensie 255V Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 16 AWG Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm² Draaimoment 5 Nm FM-contacten Wisselaar Hoogte 70 mm Kabeltype voor overspanningsbeveiligingen Energiekabel AC Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Lengte 90 mm Materiaal behuizing PA UL 94 V-0 Max. netzijdige overstroombeveiliging 315 A Maximale afleidstootstroom (8/20 μs) 50 kA Maximale continuespanning AC 255 V Maximale voorverzekering 315 A Montagetype DIN-rail 35 mm Netvorm TN-C Netvorm TN ja Netvorm TN-C ja Nominale afleidstootstroom (8/20 μs) 35 kA Nominale spanning AC (50/60 Hz) 230 V Schakelvermogen AC 250V/ 1,5A Schakelvermogen DC 250V/ 0,1A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD conform UL 1449 Type 4 SPD volgens EN 61643-11 Type 1 + 2 Toelatingen VDE TOV-spanning [L-N] - fail-safe modus - 120 min 442 V TOV-spanning [L-N] - withstand mode - 5 s 440 V Uitvoering van de polen 3 - Alle typen
