LightningController Compact - MCF100

Art.nr. 5096987 | EAN 4012196487332

5096987 / MCF100-3+NPE+FS
3+N/PE
25 kA
ja
255 V
IP20
Productbeschrijving
Productbeschrijving

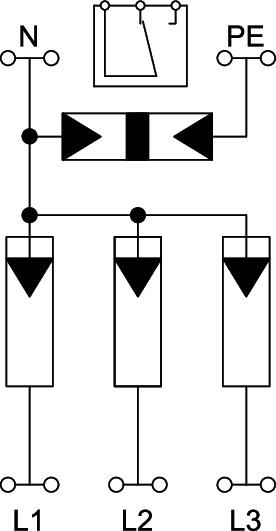

Combi-afleider, bliksemstroom- en overspanningsafleider type 1+2

• Beveiligingsniveau ≤1,5 kV
• Voor bliksemstroompotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen tot 100 kA (10/350) 3+NPE
• Volgstroomdovend 50 kA Ipeak, afleidervoorzekering tot 315 A gL/gG
• Voldoet aan de eisen uit de VDE-AR-N 4100 voor toepassing voor de hoofdschakelaar
• Gekapselde, niet uitblazende vonkbrugafleider voor toepassing in verdelerkasten
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klassen I t/m IV.
Compact beveiligingsapparaat
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • RoHS conform
  • Regulatory Compliance Mark - conformiteitsverklaring voor Australië/Nieuw-Zeeland
  • 230/400 V-systeem
  • Combinatiebeveiliging van type 1 en type 2
  • Overgang van LPZ 0 naar 2
  • Afstandssignalisatie
  • halogeenvrij; zonder chloor, fluor en broom
  • Installation electrotechnical expertise
Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max. 16 AWG
Aansluitdoorsnede FM-klemmen max. 1,5 mm²
Aansluitdoorsnede FM-klemmen min. 0,5 mm²
Aansluitdoorsnede FM-klemmen min. 28 AWG
Aanspreektijd <100 ns
Aantal polen 4
Aderdoorsnede flexibel (soepel) max. 3 AWG
Aderdoorsnede flexibel (soepel) max. 25 mm²
Aderdoorsnede flexibel (soepel) min. 16 AWG
Aderdoorsnede flexibel (soepel) min. 1,5 mm²
Afleidstroom (8/20 µs) [totaal] 100 kA
Afstandssignalisatie ja
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Beschermingsniveau [L-N] ≤1,5
Bliksempiekstroom (10/350 μs) 25 kA
Bliksempiekstroom (10/350) [totaal] 100 kA
Breedte 107 mm
Dimensie 255V
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) max. 2 AWG
Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm²
Doorsnede geleider vast (een-/meeraderig) min. 16 AWG
Draaimoment 5 Nm
FM-contacten Wisselaar
Gemeenschappelijk beschermingsniveau [L-PE] 2,5 kV
Hoogte 70 mm
Kabeltype voor overspanningsbeveiligingen Energiekabel AC
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff
Lengte 90 mm
Materiaal behuizing PA UL 94 V-0
Max. netzijdige overstroombeveiliging 315 A
Maximale afleidstootstroom (8/20 μs) 50 kA
Maximale afleidstootstroom (8/20 μs) [L-N] 50 kA
Maximale afleidstootstroom (8/20 μs) [N-PE] 100 kA
Maximale continuespanning AC 255 V
Maximale continuspanning (L-N) 255 V
Maximale continuspanning (N-PE) 255 V
Maximale voorverzekering 315 A
Montagetype DIN-rail 35 mm
Netvorm TT
Netvorm TN ja
Netvorm TN-C-S ja
Netvorm TN-S ja
Netvorm TT ja
Nominale afleidstootstroom (8/20 μs) 35 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 35 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 100 kA
Nominale spanning AC (50/60 Hz) 230 V
Schakelvermogen AC 250V/ 1,5A
Schakelvermogen DC 250V/ 0,1A
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse I+II
SPD conform UL 1449 Type 4
SPD volgens EN 61643-11 Type 1 + 2
Toelatingen VDE
TOV-spanning [L-N] - fail-safe modus - 120 min 442 V
TOV-spanning [L-N] - withstand mode - 5 s 440 V
TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V
Uitvoering van de polen 3+N/PE
Volgstroomblusvermogen (eff) [N-PE] 50 kA
Alle typen

Alle typen

Type Uitvoering van de polen Bliksempiekstroom (10/350 μs) Afstandssignalisatie Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
MCF100-3+NPE+FS 3+N/PE 25 kA ja 255 V IP20 5096987
1 Stuks
