- Productbeschrijving
-
Productbeschrijving

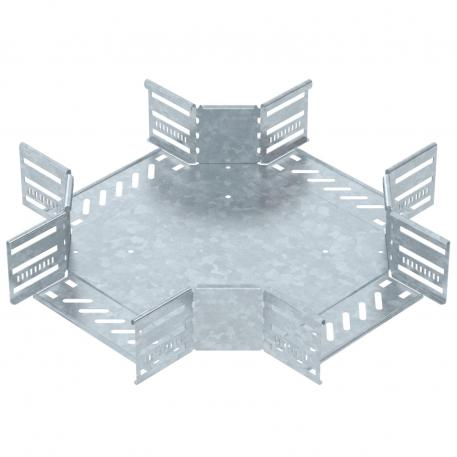

Kruising voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 85 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Zowel voor binnen- als buitengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Dimensie 85x200 Functiebehoud nee Geadviseerde aantal schroeven 32 St. Materiaal staal Materiaaldikte bodemplaat 0,8 mm NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 0,8 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Afmetingen
Breedte 200 mm Hoogte 85 mm Maat B 200 mm Maat R 50 mm - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

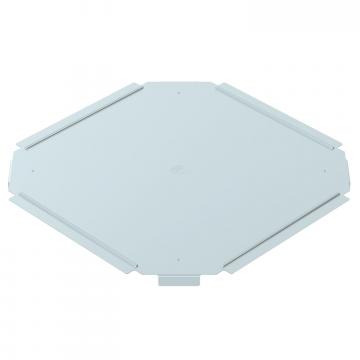

Deksel voor kruising DD
RKD 200 DD 7027842 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad RK 820 FT / 7027433 , 0.20MB , pdfConformiteitsverklaring RK 820 FT / 7027433 , 0.15MB , pdfREACH Conformiteitsverklaring RK 820 FT / 7027433 , 0.12MB , pdfRoHS Conformiteitsverklaring RK 820 FT / 7027433 , 0.13MB , pdfDuurzaamheidsrapport Duurzaamheidsrapport kabeldraagsystemen , 2.00MB , pdfMontagehandleiding Rastbare Kabelrinnensysteme Magic , 11.60MB , pdf
