- Productbeschrijving
-

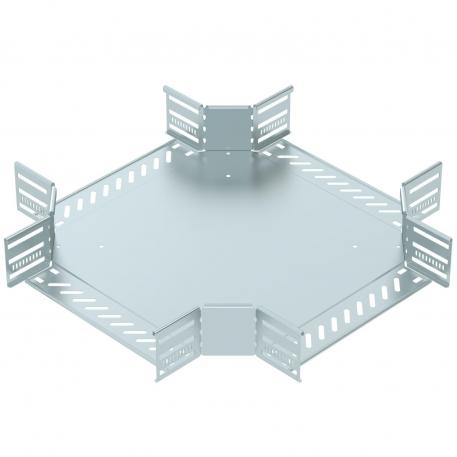

ProductbeschrijvingKruising voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 85 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Voor binnengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Afmetingen
Breedte 300 mm Dimensie 85x300 Functiebehoud nee Geadviseerde aantal schroeven 36 St. Hoogte 85 mm Kleur zink Maat B 300 mm Maat R 50 mm Materiaal staal Materiaaldikte bodemplaat 1 mm NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

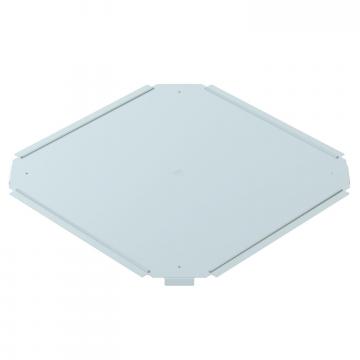

Deksel voor kruising FS
RKD 300 FS 7027804 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks - Downloads
-
Specificatieblad RK 830 FS / 7027335 , 0.19MB , pdfEU Conformiteitsverklaring RK 830 FS / 7027335 , 0.12MB , pdfREACH Conformiteitsverklaring RK 830 FS / 7027335 , 0.12MB , pdfRoHS Conformiteitsverklaring RK 830 FS / 7027335 , 0.13MB , pdfMontagehandleiding Rastbare Kabelrinnensysteme Magic , 11.73MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
