Productbeschrijving

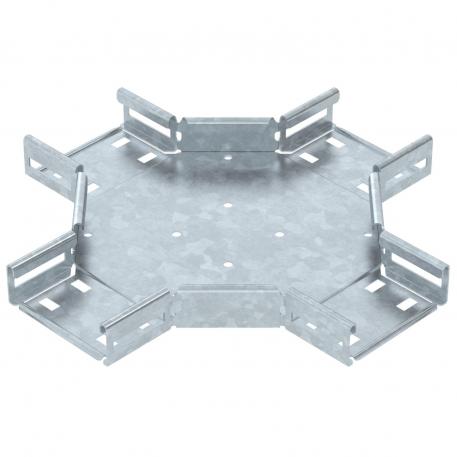

Kruising voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 35 mm. Schroefverbinding met platkopschroeven FRS en combimoeren M6. Zowel voor binnen- als buitengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Afmetingen
Breedte 100 mm Dimensie 35x100 Functiebehoud nee Geadviseerde aantal schroeven 12 St. Hoogte 35 mm Maat B 100 mm Maat R 50 mm Materiaal staal Materiaaldikte bodemplaat 0,8 mm NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 0,8 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

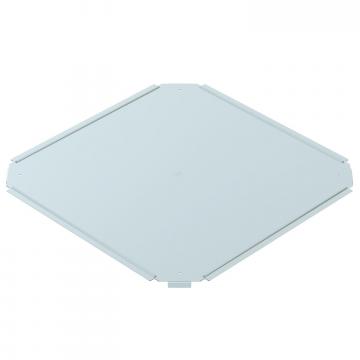

Deksel voor kruising FS
RKD 400 FS 7027806 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad RK 310 FT / 7027401 , 0.20MB , pdfConformiteitsverklaring RK 310 FT / 7027401 , 0.12MB , pdfREACH Conformiteitsverklaring RK 310 FT / 7027401 , 0.12MB , pdfRoHS Conformiteitsverklaring RK 310 FT / 7027401 , 0.13MB , pdfMontagehandleiding Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
