- Productbeschrijving
-

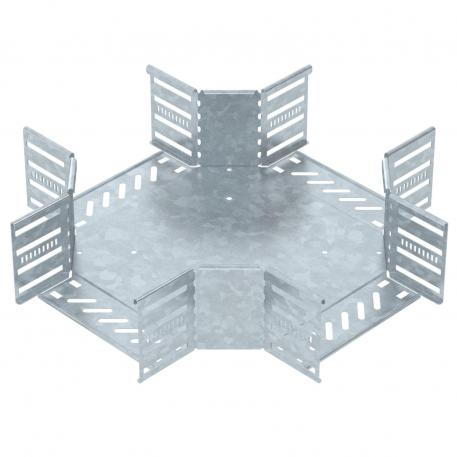

ProductbeschrijvingKruising voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 110 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Zowel voor binnen- als buitengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Afmetingen
Breedte 200 mm Dimensie 110x200 Functiebehoud nee Geadviseerde aantal schroeven 40 St. Hoogte 110 mm Kleur zink Maat B 200 mm Materiaal staal Materiaaldikte bodemplaat 0,8 mm NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 0,8 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel voor kruising DD
RKD 200 DD 7027842 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad RK 120 FT / 7027453 , 0.23MB , pdfEU Conformiteitsverklaring RK 120 FT / 7027453 , 0.12MB , pdfREACH Conformiteitsverklaring RK 120 FT / 7027453 , 0.12MB , pdfRoHS Conformiteitsverklaring RK 120 FT / 7027453 , 0.13MB , pdfMontagehandleiding Rastbare Kabelrinnensysteme Magic , 11.73MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
