- Productbeschrijving
-

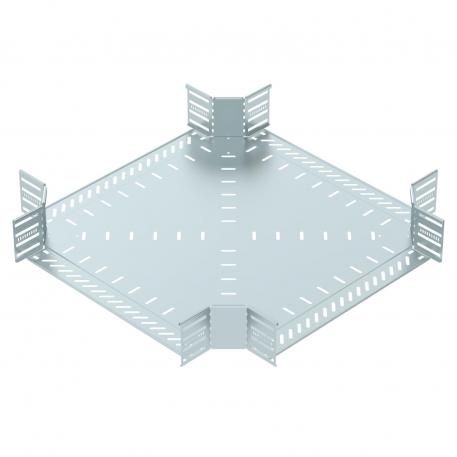

ProductbeschrijvingKruising voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 110 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Voor binnengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Afmetingen
Breedte 500 mm Dimensie 110x500 Functiebehoud nee Geadviseerde aantal schroeven 48 St. Hoogte 110 mm Kleur zink Maat B 500 mm Maat R 50 mm Materiaal staal Materiaaldikte bodemplaat 1 mm NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1,25 mm Plaatdikte 1 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel voor kruising FS
RKD 500 FS 7027808 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks - Downloads
-
Specificatieblad RK 150 FS / 7027361 , 0.17MB , pdfEU Conformiteitsverklaring RK 150 FS / 7027361 , 0.12MB , pdfREACH Conformiteitsverklaring RK 150 FS / 7027361 , 0.12MB , pdfRoHS Conformiteitsverklaring RK 150 FS / 7027361 , 0.13MB , pdfMontagehandleiding Rastbare Kabelrinnensysteme Magic , 11.73MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
