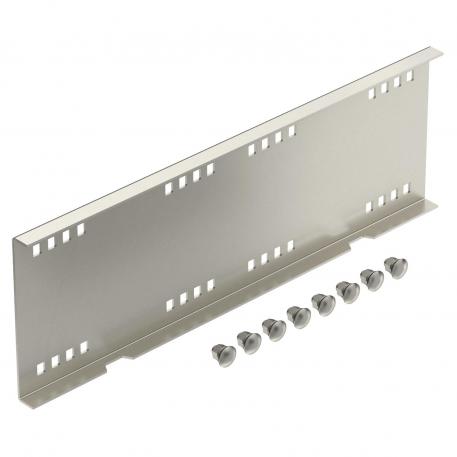

Koppelplaat A2

Art.nr. / Type	6227724 / WRVL 160 A2

Hoogte	160 mm

Plaatdikte	2,5 mm

Productbeschrijving

Productbeschrijving

Verbinder voor rechte verbindingen van hulpstukken, verspankabelgoten en -kabelladders met een zijhoogte van 160 mm.

Technische gegevens

Dimensie	160x500
Functiebehoud	nee
Geschikt voor draadgoot	nee
Geschikt voor kabeldraagsysteemhoogte	160 mm
Geschikt voor kabelgoot	ja
Geschikt voor kabelladder	ja
Materiaal	Roestvast staal 1.4301

Oppervlak	blank, nabehandeld
Plaatdikte	2,5 mm
Roestvast staal, gebeitst	nee
Scharnierverbinder horizontaal	nee
Scharnierverbinder verticaal	nee
Uitvoering	Koppelplaat
Verbindingstype	Schroefverbinder

Breedte	20 mm
Hoogte	160 mm

Lengte	500 mm

Alle typen

Type	Hoogte	Plaatdikte	Art.nr.	Aantal	kl. VKE
WRVL 160 A2	160 mm	2,5 mm	6227724	Stuks	2 Stuks

Downloads

Specificatieblad WRVL 160 A2 / 6227724 , 0.23MB , pdf

Conformiteitsverklaring WRVL 160 A2 / 6227724 , 0.15MB , pdf

Download

Download

Montagehandleiding KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdf
