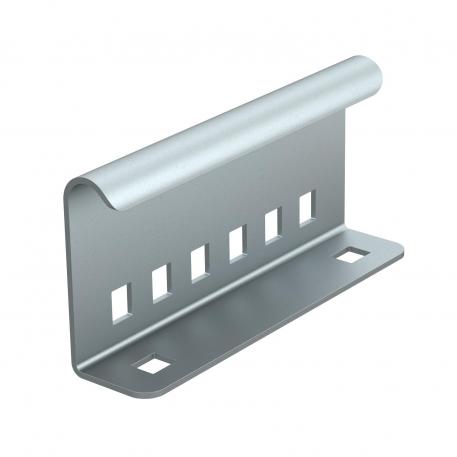

Koppelplaat 65 | 2 | staal | thermisch verzinkt

morepic-1

morepic-2

Koppelplaat

Art.nr. 6208778 | EAN 4012196339914

Art.nr. / Type

Hoogte	65 mm

Plaatdikte	2 mm

Materiaal	staal

Oppervlak

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Buitenliggende koppelplaat voor mechanische verbinding van kabelladders in de installatietypen met kabelladders voor functiebehoud conform DIN 4102 deel 12. Inclusief schroeven.

Technische gegevens

Afmetingen

Breedte	30 mm
Dimensie	135x65x30
Functiebehoud	nee
Geschikt voor draadgoot	nee
Geschikt voor kabeldraagsysteemhoogte	65 mm
Geschikt voor kabelgoot	nee
Geschikt voor kabelladder	ja
Hoogte	65 mm
Kleur	zink
Lengte	135 mm

Materiaal	staal
Oppervlak	thermisch verzinkt
Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Scharnierverbinder horizontaal	nee
Scharnierverbinder verticaal	nee
Uitvoering	Koppelplaat
Verbindingstype	Schroefverbinder
Verspanuitvoering	nee

Alle typen

Alle typen

Type	Hoogte	Plaatdikte	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
AVL 60 FS	65 mm	2 mm	staal	bandverzinkt	6208770	Stuks	10 Stuks
AVL 60 FT	65 mm	2 mm	staal	thermisch verzinkt	6208778	Stuks	10 Stuks

Downloads

Specificatieblad AVL 60 FT / 6208778 , 0.18MB , pdf

Richtlijn Brandbeveiliging in de elektrotechniek – een richtlijn voor de brandveilige gebouwinstallatie , 2.00MB , pdf

Brochure Brochure De Experts , 2.10MB , pdf

Brochure Zwischendeckeninstallationen , 5.16MB , pdf

Catalogus Schutzinstallation Brandgeprüfte Verlegesysteme , 19.95MB , pdf

EU Conformiteitsverklaring AVL 60 FT / 6208778 , 0.17MB , pdf

REACH Conformiteitsverklaring AVL 60 FT / 6208778 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring AVL 60 FT / 6208778 , 0.12MB , pdf

Download

Productgrafiek AVL 60 FT / 6208778, 62.23 kB, jpg

Dimensionale tekening AVL 60 FT / 6208778, 61.10 kB, jpg

Voor dit product zijn geen bestekteksten beschikbaar
