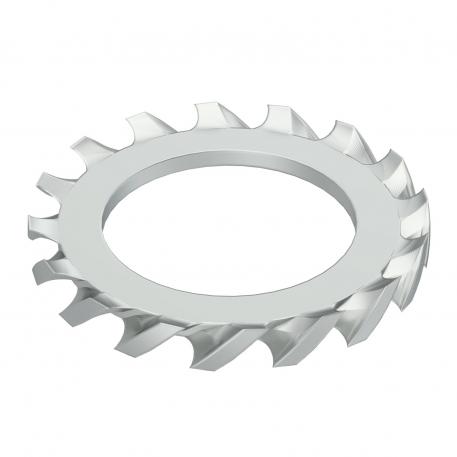

Kartelsluitring DIN 6798 G 20,5 | 13 | 3 | M12

morepic-1

morepic-2

Kartelsluitring DIN 6798 G

Art.nr. 3404129 | EAN 4012195301813

Art.nr. / Type

Afmeting D min.

Maat d

Afm. h

Schroefdraad

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Gekartelde sluitring conform DIN 6798, vorm A.

Technische gegevens

Afmetingen

Afm. h	3 mm
Afmeting d max.	20,5 mm
Afmeting D min.	20,5 mm
Binnendiameter	0,51 mm
Buitendiameter	20,5 mm
Diameter	20,5 mm
Dimensie	M12
Hoogte	3 mm

Maat d	13 mm
Materiaal	staal
Oppervlak	galvanisch verzinkt
Plaatdikte	0,12 in
Schroefdraad	M12
Stijfsel	3 mm
Uitvoering sluitring	open buitenvertanding

Alle typen

Alle typen

Type	Afmeting D min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Stuks	100 Stuks
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Stuks	100 Stuks
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Stuks	100 Stuks
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Stuks	100 Stuks
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Stuks	100 Stuks

Downloads

Specificatieblad SWS M12 G / 3404129 , 0.16MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

EU Conformiteitsverklaring SWS M12 G / 3404129 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring SWS M12 G / 3404129 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring SWS M12 G / 3404129 , 0.12MB , pdf

Download

Productgrafiek SWS M12 G / 3404129, 18.54 kB, jpg

Dimensionale tekening SWS M12 G / 3404129, 81.69 kB, jpg

SWS M12 G / 3404129

3404129_KSTP1.stp, 252.09 kB
