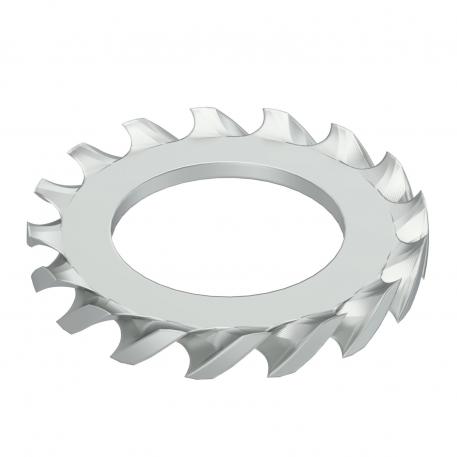

Kartelsluitring DIN 6798 G 18 | 10,5 | 2,7 | M10

morepic-1

morepic-2

Kartelsluitring DIN 6798 G

Art.nr. 3404102 | EAN 4012195301752

Art.nr. / Type

Afmeting D min.

Maat d

Afm. h

Schroefdraad

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Gekartelde sluitring conform DIN 6798, vorm A.

Technische gegevens

Technische gegevens

Binnendiameter	0,41 mm
Buitendiameter	18 mm
Diameter	18 mm
Dimensie	M10
Materiaal	staal

Oppervlak	galvanisch verzinkt
Plaatdikte	0,11 in
Schroefdraad	M10
Stijfsel	2,7 mm
Uitvoering sluitring	open buitenvertanding

Afmetingen

Afm. h	2,7 mm
Afmeting d max.	18 mm
Afmeting D min.	18 mm

Hoogte	2,7 mm
Maat d	10,5 mm

Alle typen

Alle typen

Type	Afmeting D min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Stuks	100 Stuks
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Stuks	100 Stuks
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Stuks	100 Stuks
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Stuks	100 Stuks
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Stuks	100 Stuks

Downloads

Specificatieblad SWS M10 G / 3404102 , 0.17MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

Conformiteitsverklaring SWS M10 G / 3404102 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring SWS M10 G / 3404102 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring SWS M10 G / 3404102 , 0.12MB , pdf

Download

Productgrafiek SWS M10 G / 3404102, 15.31 kB, jpg

Dimensionale tekening SWS M10 G / 3404102, 82.16 kB, jpg

SWS M10 G / 3404102

3404102_KSTP1.stp, 15.55 kB
