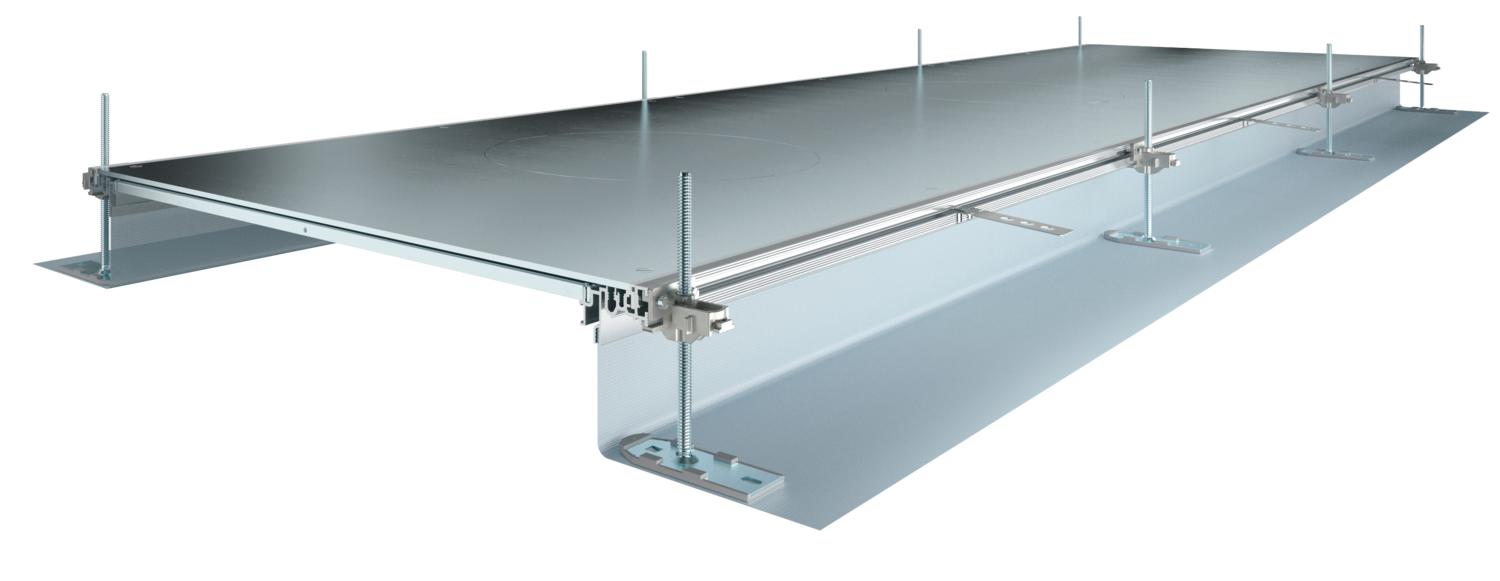

Kanaal voor GESR9, hoogte 40-140 mm

Art.nr. 7424240 | EAN 4012195243717

7424240 / OKA-G40040140DR9
2400 mm
400 mm
40 mm
140 mm
3
Productbeschrijving

Productbeschrijving

Kant-en-klaar kanaal voor de inbouw van inbouweenheden met nominale grootte R3 bestaande uit 6 of 9 montagedeksels met blind afgesloten montage-opening, twee zijprofielen met flexibele zijwand van metaalgaas en vloerbekledingsprofielen met hoogte 4 mm. De levering omvat: 6 in de hoogte nivelleerbare bevestigingshoeken, 6 dekvloerankers en 3 dekselvoegafdichtingen bij de breedte 400 of 6 dekselvoegondersteuningen bij de breedtes 500 en 600. De noodzakelijke nivelleereenheden voor de dekselondersteuningen 400, 500 en 600 worden niet meegeleverd maar moeten afhankelijk van de gewenste kanaalhoogte afzonderlijk worden besteld. De kanaaldeksels zijn bij de levering vastgeschroefd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal voorziene inbouweenheden 3
Afdekking montage-opening ja
Afdekkingen 3
Afdichtingsinbouwmogelijkheid ja
Deksel afneembaar ja
Dekselbevestiging borgend nee
Dimensie 2400x400x140
Geschikt voor dillitatievoeg nee
Inbouwopening voor vloeropbouwtank nee
Kanaalhoogte max. 140 mm
Kanaalhoogte min. 40 mm
Materiaal staal
Materiaaldikte deksel 4
Met aansluitopening ja
Met overstek ja
met potentiaalvereffening nee
Met scheidingswand nee
Minimale hoogte dekvloer 40
Montage-opening voor inbouweenheid
Montage-opening rond
Nivelleerbereik max. 140 mm
Nivelleerbereik min. 40 mm
Ontkoppelbaar ja
Oppervlak bandverzinkt
Vloerplaat nee

Afmetingen

Breedte 400 mm
Lengte 2400 mm
Alle typen

Alle typen

Type Lengte Breedte Kanaalhoogte min. Kanaalhoogte max. Afdekkingen Art.nr. Aantal kl. VKE
OKA-G40040140DR9 2400 mm 400 mm 40 mm 140 mm 3 7424240
2,4 m
