Kanaal voor GES6, hoogte 40-240 mm
Art.nr. 7424182 | EAN 4012195243601
- Productbeschrijving
-
Productbeschrijving

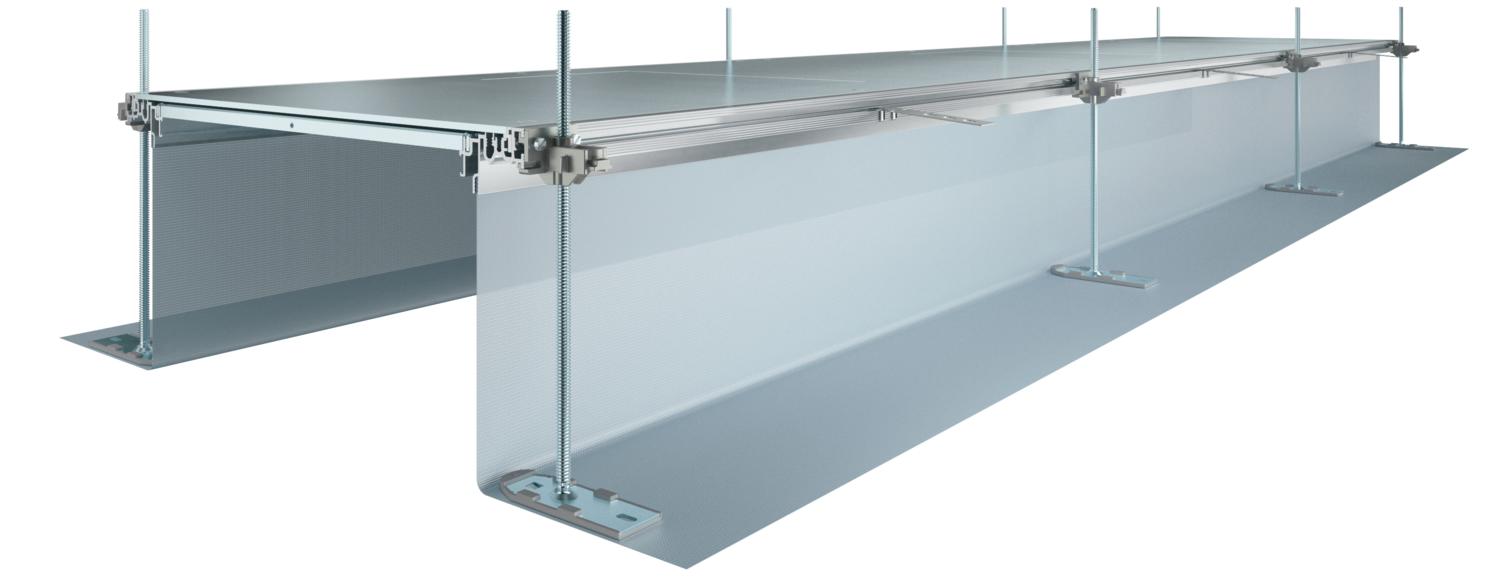

Kant-en-klare kanaaleenheid voor kabelgeleiding met 3 apparaatafdekkingen voor de installatie van een klapdeksel met nominale grootte 6, bestaande uit twee zijprofielen met aangehechte flexibele zijwand van metaalgaas, vloerbedekkingscontactprofielen 4mm. De levering omvat: 6 in de hoogte nivelleerbare bevestigingshoeken, 6 dekvloerankers en 3 dekselvoegafdichtingen bij de breedte 400 of 6 dekselvoegondersteuningen bij de breedtes 500 en 600. De noodzakelijke nivelleereenheden voor de dekselondersteuningen 400, 500 en 600 worden niet meegeleverd maar moeten afhankelijk van de gewenste kanaalhoogte afzonderlijk worden besteld. Alle kanalen worden tot en met de breedte 400 met voorgemonteerde deksels geleverd.
-
- Technische gegevens
-
Technische gegevens
Aantal voorziene inbouweenheden 3 Afdekking montage-opening ja Afdekkingen 3 Afdichtingsinbouwmogelijkheid ja Deksel afneembaar ja Dekselbevestiging borgend nee Dimensie 2400x400x240 Geschikt voor dillitatievoeg nee Inbouwopening voor vloeropbouwtank nee Kanaalhoogte max. 240 mm Kanaalhoogte min. 40 mm Materiaal staal Materiaaldikte deksel 4 Met aansluitopening ja Met overstek ja met potentiaalvereffening nee Met scheidingswand nee Minimale hoogte dekvloer 40 Montage-opening voor inbouweenheid Montage-opening Rechthoekig Nivelleerbereik max. 240 mm Nivelleerbereik min. 40 mm Nominale maat voor inbouweenheden 6 Ontkoppelbaar ja Oppervlak bandverzinkt Vloerplaat nee Afmetingen
Breedte 400 mm Lengte 2400 mm - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

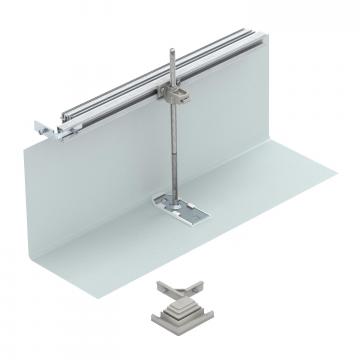

Montageset voor hoekaftakking naar links, hoogte 40-240 mm
OKA-G40040240FBL 7423964 1 Stuks

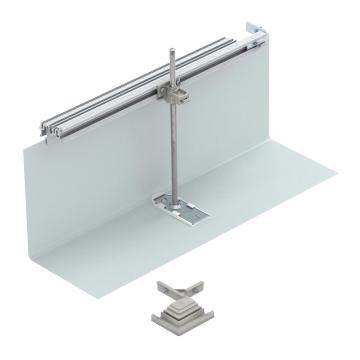

Montageset voor hoekaftakking naar rechts, hoogte 40-240 mm
OKA-G40040240FBR 7423984 1 Stuks
Kanaaleindstuk, hoogte 40-240 mm
OKA-G40040240ES 7424304 1 Stuks
Bouwset voor kanaalaftakking T-stuk en kruisstuk
OKA FB2 TX 7424821 1 Stuks
Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 100-175 mm
NE DSU2 10075 7424844 3 Stuks
Aarddraadaansluithoek
8AWR 6288704 10 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 60 FS
TSG 60 FS 6062068 3 m
Scheidingsschot 85 FS
TSG 85 FS 6062114 45 m
Scheidingsschot 110 FS
TSG 110 FS 6062122 30 m
Scheidingsschot 135 FS
TSG 135 FS 6062132 15 m - Downloads
-
Specificatieblad OKA-G40040240D6 / 7424182 , 0.20MB , pdfConformiteitsverklaring OKA-G40040240D6 / 7424182 , 0.17MB , pdfGoedkeuring VDE-keurmerk OKA , 0.18MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
