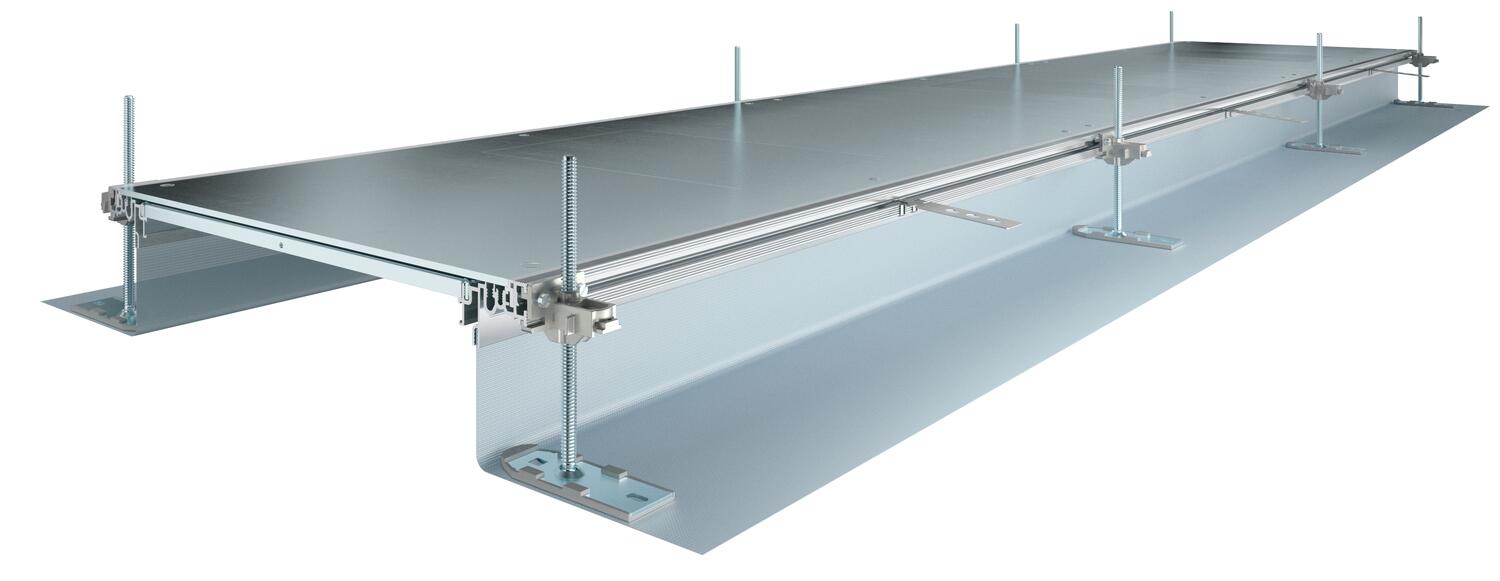

Kanaal voor GES6, hoogte 40-140 mm

Art.nr. 7424162 | EAN 4012195243571

7424162 / OKA-G40040140D6
2400 mm
400 mm
40 mm
140 mm
3
Productbeschrijving
Productbeschrijving
Montageklare kanaaleenheid, gelijkliggend met de dekvloer voor de distributie van kabels, bestaande uit 3 systeemdeksels, 2 zijprofielen met flexibele zijwand van metalen weefsel, vloerbekledingsprofielen met H = 3 mm. Voor droge binnenruimten met droog onderhouden vloeren. Met het bijbehorende systeemtoebehoren ook geschikt voor nat onderhouden vloeren. In de leveringsomvang zijn begrepen: 6 in hoogte nivelleerbare bevestigingshoeken, 6 dekvloerankers en 3 dekselvoegafdichtingen bij nominale kanaalbreedtes 200, 300 en 400 of 6 dekselvoegondersteuningen bij kanaalbreedtes 500 en 600. De noodzakelijke nivelleereenheden voor de dekselondersteuningen 400, 500 en 600 worden niet meegeleverd maar moeten afhankelijk van de gewenste kanaalhoogte afzonderlijk worden besteld. De kanaaldeksels zijn bij de levering vastgeschroefd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal voorziene inbouweenheden 3
Afdekking montage-opening ja
Afdekkingen 3
Afdichtingsinbouwmogelijkheid ja
Breedte 400 mm
Deksel afneembaar ja
Dekselbevestiging borgend nee
Dimensie 2400x400x140
Geschikt voor dillitatievoeg nee
Inbouwopening voor vloeropbouwtank nee
Kanaalhoogte max. 140 mm
Kanaalhoogte min. 40 mm
Lengte 2400 mm
Materiaal staal
Materiaaldikte deksel 4
Met aansluitopening ja
Met overstek ja
met potentiaalvereffening nee
Met scheidingswand nee
Minimale hoogte dekvloer 40
Montage-opening Rechthoekig
Montage-opening voor inbouweenheid
Nivelleerbereik max. 140 mm
Nivelleerbereik min. 40 mm
Nominale maat voor inbouweenheden 6
Ontkoppelbaar ja
Oppervlak bandverzinkt
Vloerplaat nee
Alle typen

Alle typen

Type Lengte Breedte Kanaalhoogte min. Kanaalhoogte max. Afdekkingen Art.nr. Aantal kl. VKE
OKA-G40040140D6 2400 mm 400 mm 40 mm 140 mm 3 7424162
2,4 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

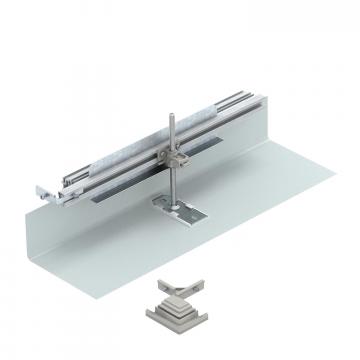

Montageset voor hoekaftakking naar links, hoogte 40-150 mm Montageset voor hoekaftakking naar links, hoogte 40-150 mm OKA-G40040150FBL 7423954
1 Stuks

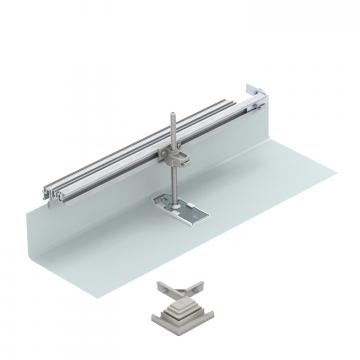

Montageset voor hoekaftakking naar rechts, hoogte 40-150 mm Montageset voor hoekaftakking naar rechts, hoogte 40-150 mm OKA-G40040150FBR 7423974
1 Stuks

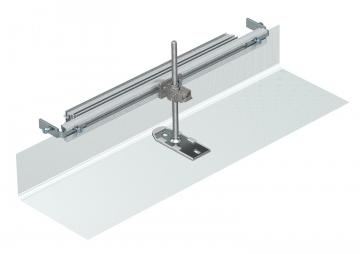

Kanaaleindstuk, hoogte 40-150 mm Kanaaleindstuk, hoogte 40-150 mm OKA-G40040150ES 7424284
1 Stuks
Bouwset voor kanaalaftakking T-stuk en kruisstuk Bouwset voor kanaalaftakking T-stuk en kruisstuk OKA FB2 TX 7424821
1 Stuks

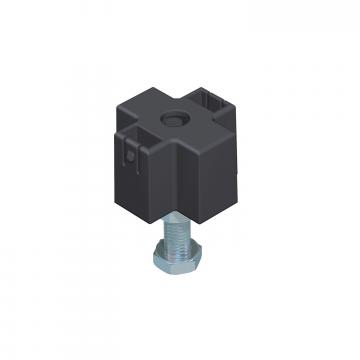

Nivelleereenheid voor dekselnaadondersteuning, kanaalhoogte 40-70 mm Nivelleereenheid voor dekselnaadondersteuning, kanaalhoogte 40-70 mm NE DSU2 4030 7424840
3 Stuks
Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 100-175 mm Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 100-175 mm NE DSU2 10075 7424844
3 Stuks
Aarddraadaansluithoek Aarddraadaansluithoek 8AWR 6288704
10 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 60 FS Scheidingsschot 60 FS TSG 60 FS 6062068
3 m
Scheidingsschot 85 FS Scheidingsschot 85 FS TSG 85 FS 6062114
45 m
Scheidingsschot 110 FS Scheidingsschot 110 FS TSG 110 FS 6062122
30 m
Scheidingsschot 135 FS Scheidingsschot 135 FS TSG 135 FS 6062132
15 m
Downloads

Download

Download

Voor dit product zijn geen bestekteksten beschikbaar
