Let op: Dit artikel staat op uitloop.
Kabelladder met trapeziumsport, licht ALU
Art.nr. 7099732 | EAN 4012196509942
- Productbeschrijving
-
ProductbeschrijvingScheepsladder met geperforeerde zijwanden H 25 mm, de rechtvormige sporten zijn geperforeerd en vastgelast.
-
- Technische gegevens
-
Technische gegevens
Bevestiging van de sport gelast Breedte 300 mm CO₂-voetafdruk (GWP) van wieg tot poort 10,2254 kg CO₂e / 1 Meter Dimensie 25x306x2000 Functiebehoud nee Hoogte 25 mm Kleur aluminium Lengte 2000 mm Maat B 306 mm Materiaal aluminium Oppervlak gebeitst Plaatdikte 3 mm Roestvast staal, gebeitst nee Sportafstand 250 mm Steunafstand 1,0 m 0,75 kN/m Steunafstand 1,5 m 0,2 kN/m Steunafstand 2,0 m 0,1 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder type SL42 ALU
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
Belastingschema bij testmethode
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

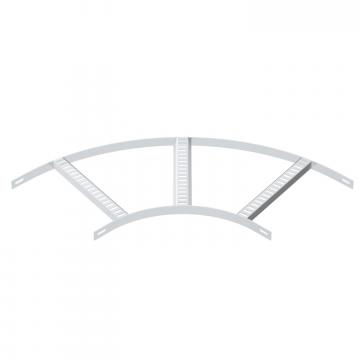

90°-bocht met trapeziumsport ALU
SLB 90 42 300ALU 7098694 1 Stuks - Downloads
-
Specificatieblad SL 42 300 ALU / 7099732 , 0.28MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 45.23MB , pdfEU Conformiteitsverklaring SL 42 300 ALU / 7099732 , 0.15MB , pdfPrestatieverklaring SL 42 300 ALU / 7099732 , 0.55MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
