Kabelladder LG 60, 6 m VS FT

Art.nr. 6208650 | EAN 4012195064329

6000 mm
1,5 mm
staal
thermisch verzinkt
Productbeschrijving
Productbeschrijving

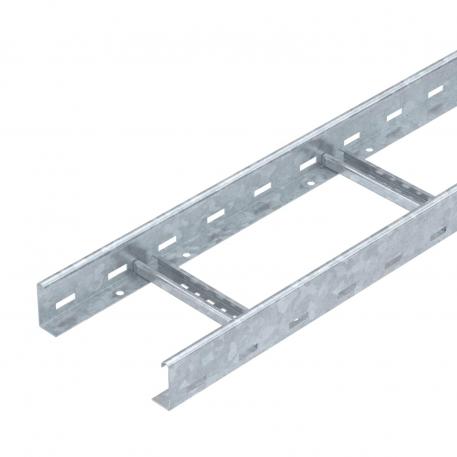

Kabelladder met geperforeerde zijwanden, zijhoogte 60 mm, met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Kabelladder, zijkanthoogte 60 mm
Technische gegevens

Technische gegevens

Afmetingen 60x200x6000
Bevestiging van de sport blind geklonken
Brandwering Functiebehoud normdraagconstructie
Breedte 200 mm
CO₂-voetafdruk (GWP) van wieg tot poort 6,3294 kg CO₂e / 1 Meter
Dimensie 60x200x6000
Functiebehoud ja
Hoogte 60 mm
Kleur zink
Lengte 6000 mm
Maat B 200 mm
Materiaal staal
Nuttige doorsnede 9800 mm²
Nuttige doorsnede 98 cm²
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Sleufmaat sport 16,50
Sportafstand 300 mm
Steunafstand 1,5 m 3,1 kN/m
Steunafstand 2,0 m 2,25 kN/m
Steunafstand 2,5 m 1,5 kN/m
Steunafstand 3,0 m 1,1 kN/m
Steunafstand 3,5 m 0,75 kN/m
Steunafstand 4,0 m 0,45 kN/m
Uitvoering van de sporten Profiel geperforeerd
Uitvoering van de zijkant Vlak profiel
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelladder LG 60 VS

Belastingsdiagram kabelladder LG 60 VS
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
LG 620 VS 6 FT 6000 mm 200 mm 1,5 mm ja staal thermisch verzinkt 6208650
6 m
LG 630 VS 6 FT 6000 mm 300 mm 1,5 mm ja staal thermisch verzinkt 6208653
6 m
LG 640 VS 6 FT 6000 mm 400 mm 1,5 mm ja staal thermisch verzinkt 6208656
6 m
LG 650 VS 6 FT 6000 mm 500 mm 1,5 mm nee staal thermisch verzinkt 6208659
6 m
LG 660 VS 6 FT 6000 mm 600 mm 1,5 mm nee staal thermisch verzinkt 6208661
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Deksel met draaigrendel FT Deksel met draaigrendel FT DRL 200 FT 6051367
6 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2 Klemstuk voor de bevestiging van het scheidingsschot A2 KS KL A2 6062284
30 Stuks
Scheidingsschot 45 DD Scheidingsschot 45 DD TSG 45 DD 6062321
3 m
Koppelplaat FT Koppelplaat FT LVG 60 FT 6208843
10 Stuks
Aftakplaat FT Aftakplaat FT LAB 20 FT 6220436
1 Stuks
Beschermkap 60 Beschermkap 60 SKH 60 OR 6222537
40 Paar
Multifunctionele verbinder FT Multifunctionele verbinder FT LMFV 620 FT 6225730
1 Stuks
