Kabelladder LG 60, 6 m VS FS 6000 | 200 | 1,5 | ja | staal | bandverzinkt

Kabelladder LG 60, 6 m VS FS

Art.nr. 6208627 | EAN 4012195064251

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud

Materiaal	staal

Oppervlak	bandverzinkt

Vind een distrubutiepartner

Heb je hulp nodig?

Terug naar overzicht

Productbeschrijving

Productbeschrijving

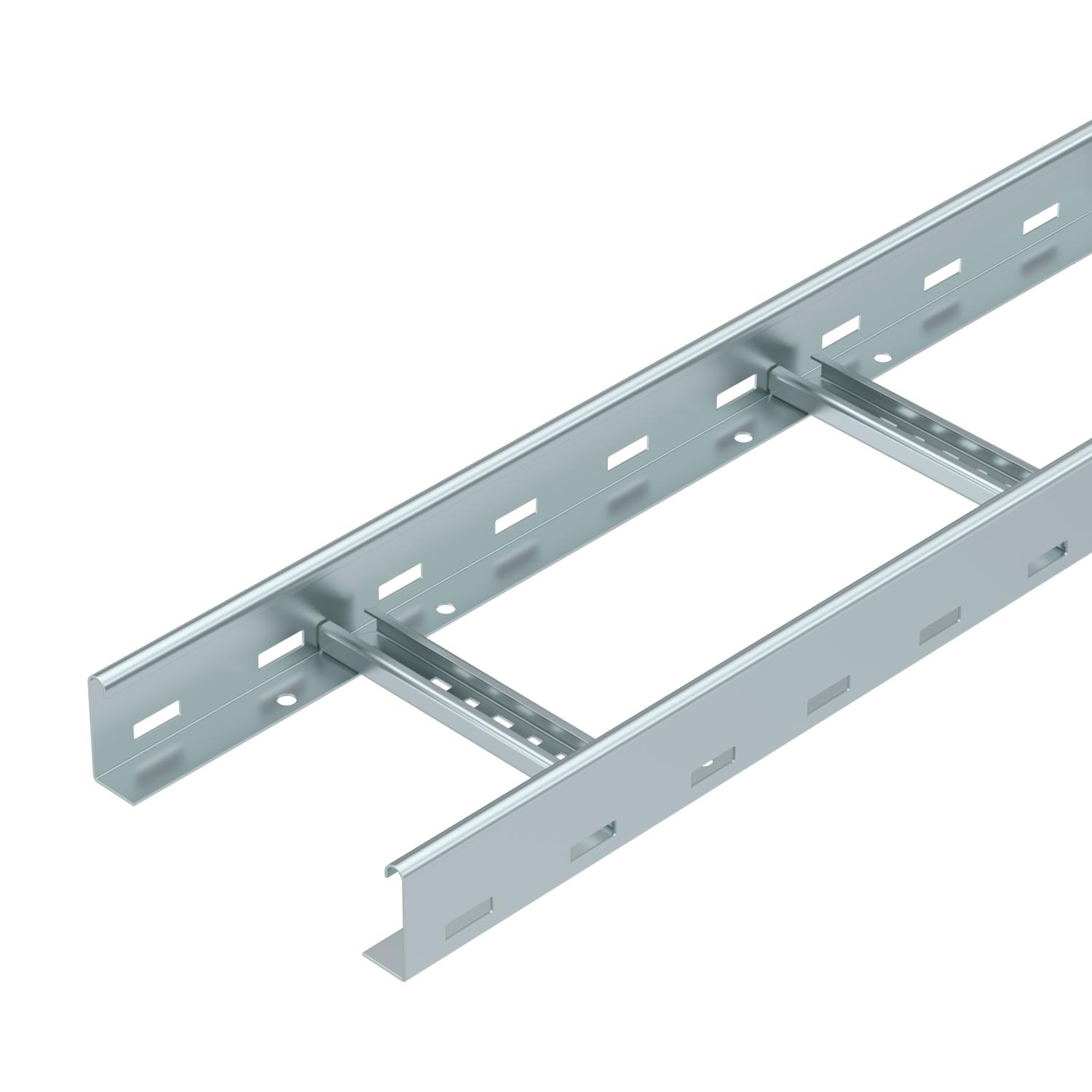

Kabelladder met geperforeerde zijwanden, zijhoogte 60 mm, met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Afmetingen	60x200x6000
Bevestiging van de sport	blind geklonken
Brandwering	Functiebehoud normdraagconstructie
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	6,5794 kg CO₂e / 1 Meter
Dimensie	60x200x6000
Functiebehoud	ja
Hoogte	60 mm
Kleur	zink
Lengte	6000 mm
Maat B	200 mm
Materiaal	staal
Nuttige doorsnede	9800 mm²
Nuttige doorsnede	98 cm²
Oppervlak	bandverzinkt

Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Sleufmaat sport	16,50
Sportafstand	300 mm
Steunafstand 1,5 m	3,1 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,5 kN/m
Steunafstand 3,0 m	1,1 kN/m
Steunafstand 3,5 m	0,75 kN/m
Steunafstand 4,0 m	0,45 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

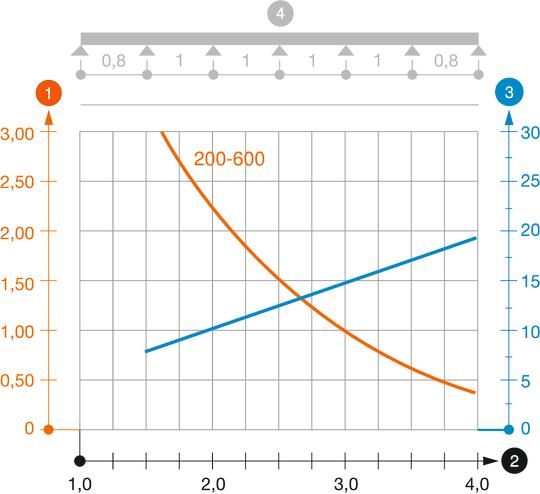

Belastingsdiagram kabelladder LG 60 VS

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	ja	staal	bandverzinkt	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	ja	staal	bandverzinkt	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	ja	staal	bandverzinkt	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	nee	staal	bandverzinkt	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	nee	staal	bandverzinkt	6208639	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FS	DRL 200 FS	6052207	m	6 m

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 45 FS	TSG 45 FS	6062033	m	3 m
Klemstuk voor de bevestiging van het scheidingsschot A2	KS KL A2	6062284	Stuks	30 Stuks

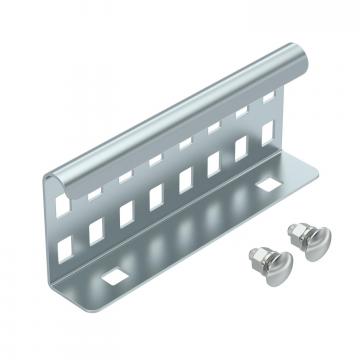

Koppelplaat FS	LVG 60 FS	6208840	Stuks	10 Stuks
Beschermkap 60	SKH 60 OR	6222537	Paar	40 Paar

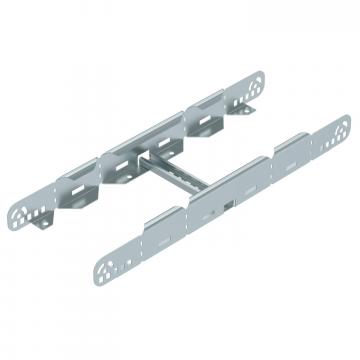

Multifunctionele verbinder FS	LMFV 620 FS	6225710	Stuks	1 Stuks
