Let op: Dit artikel staat op uitloop.
Kabelladder LG 45, 3 m FS
Art.nr. 6200520 | EAN 4012195063544
- Productbeschrijving
-

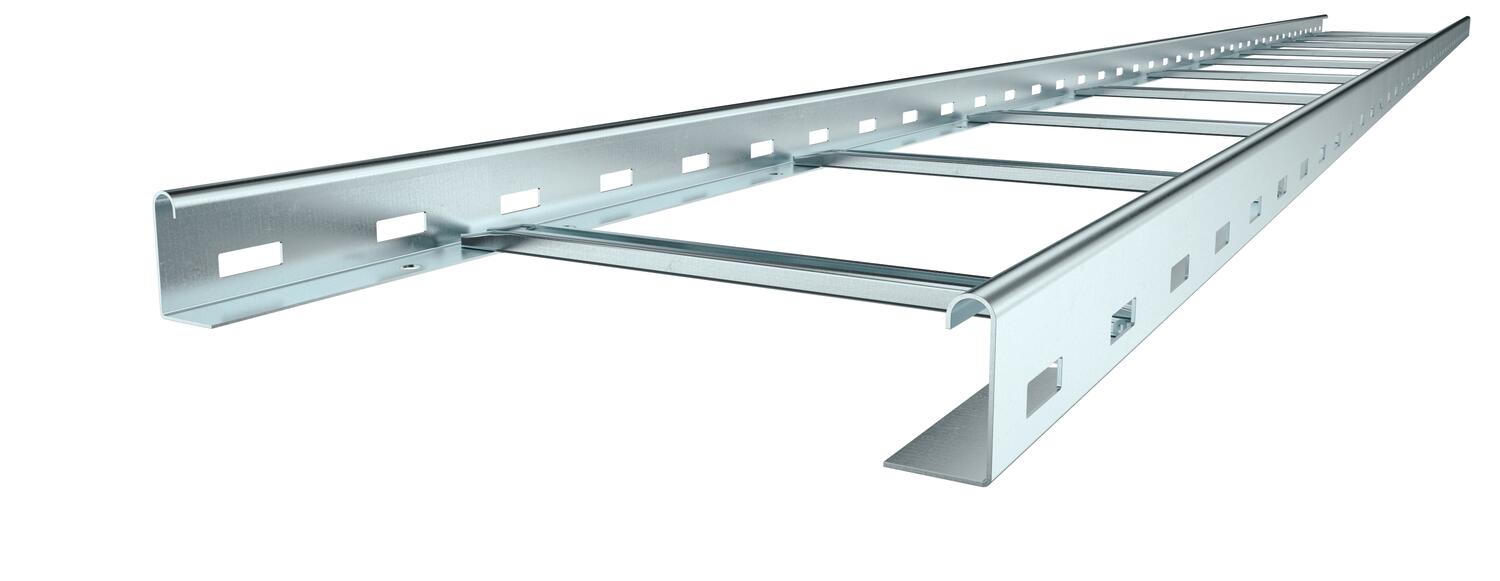

ProductbeschrijvingKabelladder met zijperforatie, zijhoogte 45 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
-
- Technische gegevens
-
Technische gegevens
Afmetingen 45x600x3000 Bevestiging van de sport blind geklonken Breedte 600 mm CO₂-voetafdruk (GWP) van wieg tot poort 6,148 kg CO₂e / 1 Meter Dimensie 45x600x3000 Functiebehoud nee Hoogte 45 mm Lengte 3000 ft Lengte 3000 mm Maat B 600 mm Materiaal staal Nuttige doorsnede 208 cm² Nuttige doorsnede 20800 mm² Oppervlak bandverzinkt Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Sportafstand 300 mm Steunafstand 1,5 m 1,8 kN/m Steunafstand 2,0 m 1,4 kN/m Steunafstand 2,5 m 1 kN/m Steunafstand 3,0 m 0,55 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Uitvoering van de zijwand Profiel (open) Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder LG 45 NS
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel met draaigrendel FS
DRL 600 FS 6052606 6 m Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 30 FS
TSG 30 FS 6062050 45 m
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks - Downloads
-
