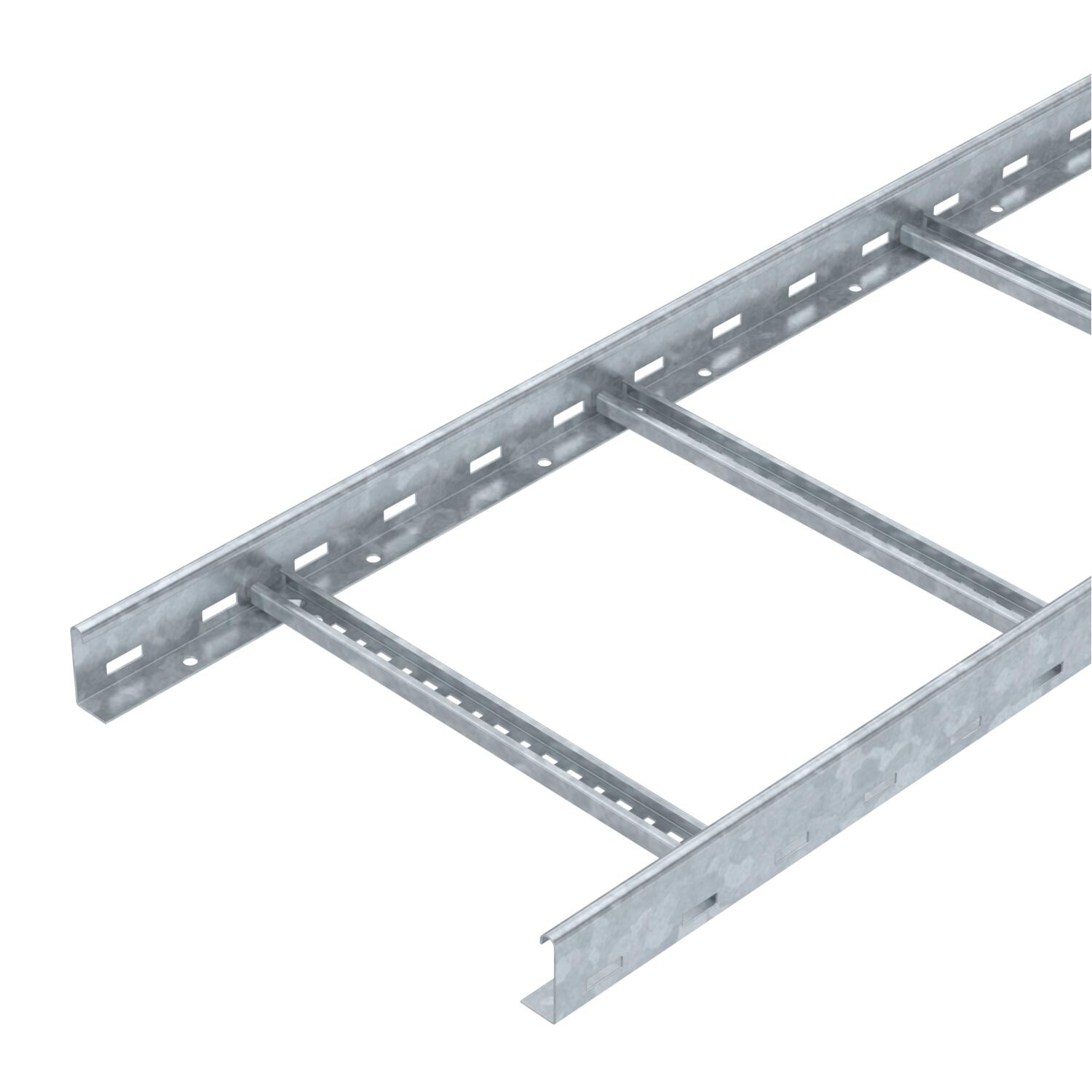

Kabelladder LCIS 60, 3 m C30 FT

Art.nr. 6209725 | EAN 4012196431755

3000 mm
1,5 mm
nee
Productbeschrijving
Productbeschrijving
Kabelladder zijhoogte 60 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type BS-H....
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Kabelladder, zijkanthoogte 60 mm
Technische gegevens

Technische gegevens

Bevestiging van de sport gelast
Breedte 400 mm
CO₂-voetafdruk (GWP) van wieg tot poort 7,6497 kg CO₂e / 1 Meter

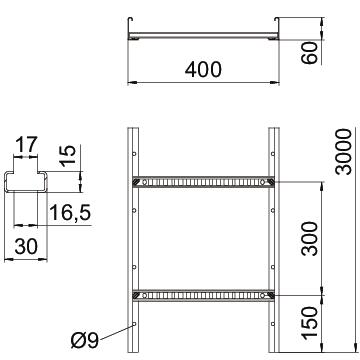

Dimensie 60x400x3000
Functiebehoud nee
Hoogte 60 mm
Kleur zink
Lengte 3000 mm
Maat B 400 mm
Materiaal staal
Nuttige doorsnede 160 cm²
Nuttige doorsnede 16000 mm²
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Sleufmaat sport 17,00
Sportafstand 300 mm
Steunafstand 1,5 m 3,3 kN/m
Steunafstand 2,0 m 2 kN/m
Steunafstand 2,5 m 1,3 kN/m
Steunafstand 3,0 m 1 kN/m
Steunafstand 3,5 m 0,78 kN/m
Steunafstand 4,0 m 0,4 kN/m
Uitvoering van de sporten Profiel geperforeerd
Uitvoering van de zijkant Vlak profiel
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelladder LCIS 60

Belastingsdiagram kabelladder LCIS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Art.nr. Aantal kl. VKE
LCIS 610 3 FT 3000 mm 100 mm 1,5 mm nee 6209719
3 m
LCIS 620 3 FT 3000 mm 200 mm 1,5 mm nee 6209721
3 m
LCIS 630 3 FT 3000 mm 300 mm 1,5 mm nee 6209723
3 m
LCIS 640 3 FT 3000 mm 400 mm 1,5 mm nee 6209725
3 m
LCIS 650 3 FT 3000 mm 500 mm 1,5 mm nee 6209727
3 m
LCIS 660 3 FT 3000 mm 600 mm 1,5 mm nee 6209729
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT Koppelplaat FT LVG 60 FT 6208843
10 Stuks

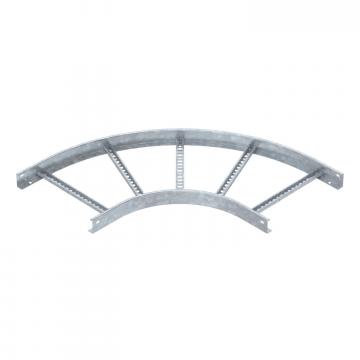

90°-bocht 60 FT 90°-bocht 60 FT LB 90 640 R3 FT 6225066
1 Stuks

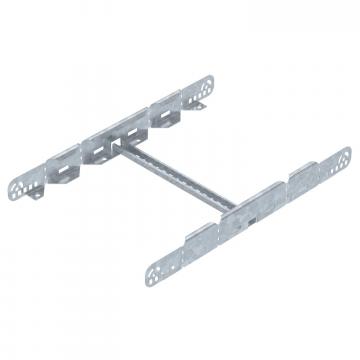

Multifunctionele verbinder FT Multifunctionele verbinder FT LMFV 640 FT 6225734
1 Stuks
Deksel met draaigrendel FT Deksel met draaigrendel FT DRL 400 FT 6051413
6 m
Scheidingsschot 45 DD Scheidingsschot 45 DD TSG 45 DD 6062321
3 m
Aftakplaat FT Aftakplaat FT LAB 40 FT 6220452
1 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Beschermkap 60 Beschermkap 60 SKH 60 OR 6222537
40 Paar
Klemstuk voor de bevestiging van het scheidingsschot A2 Klemstuk voor de bevestiging van het scheidingsschot A2 KS KL A2 6062284
30 Stuks
