Kabelladder LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | nee

Kabelladder LCIS 60, 3 m C30 FT

Art.nr. 6209723 | EAN 4012196431748

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

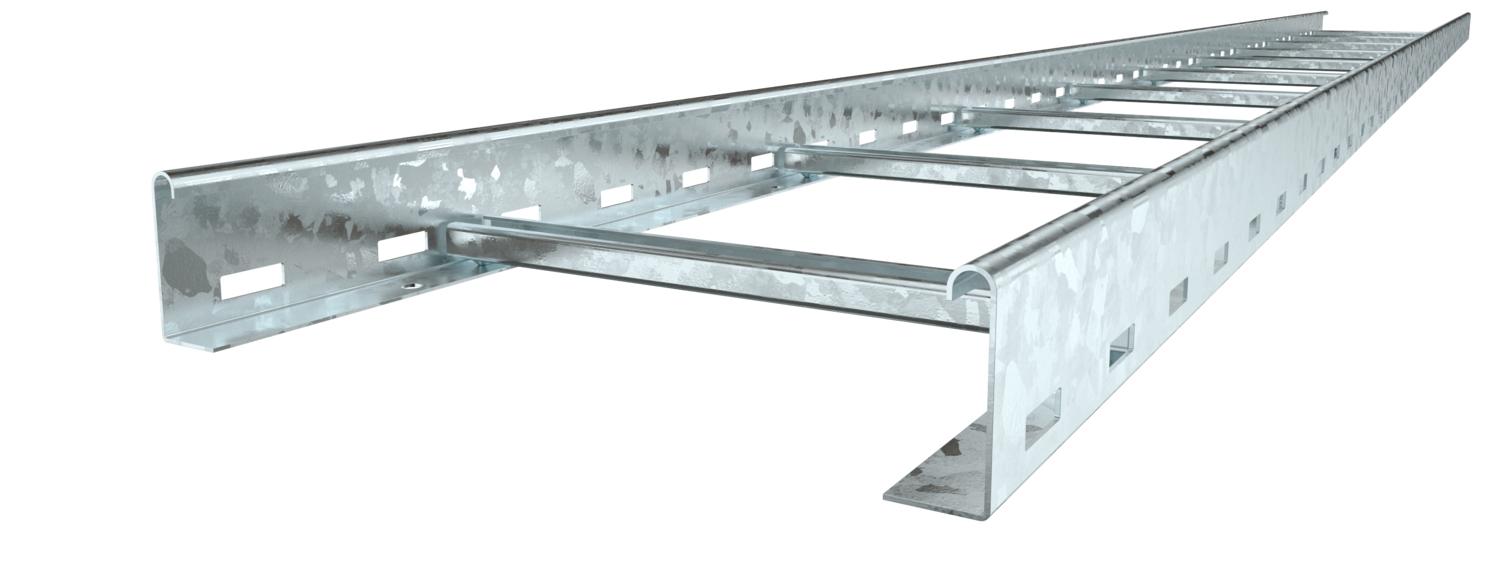

Kabelladder zijhoogte 60 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type BS-H....
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Bevestiging van de sport	gelast
Breedte	300 mm
CO₂-voetafdruk (GWP) van wieg tot poort	6,949 kg CO₂e / 1 Meter

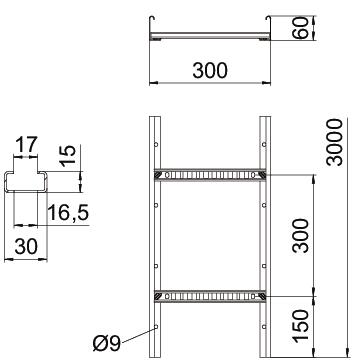

Dimensie	60x300x3000
Functiebehoud	nee
Hoogte	60 mm
Kleur	zink
Lengte	3000 mm
Lengte	3000 ft
Maat B	300 mm
Materiaal	staal
Nuttige doorsnede	120 cm²
Nuttige doorsnede	12000 mm²
Oppervlak	thermisch verzinkt

Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Sleufmaat sport	17,00
Sportafstand	300 mm
Steunafstand 1,5 m	3,3 kN/m
Steunafstand 2,0 m	2 kN/m
Steunafstand 2,5 m	1,3 kN/m
Steunafstand 3,0 m	1 kN/m
Steunafstand 3,5 m	0,78 kN/m
Steunafstand 4,0 m	0,4 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

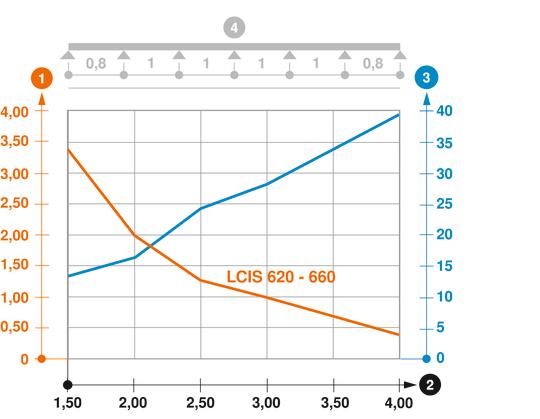

Belastingsdiagram kabelladder LCIS 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	nee	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nee	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nee	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nee	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nee	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nee	6209729	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

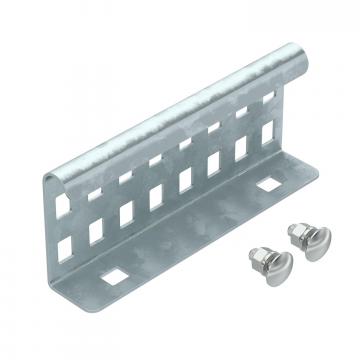

Koppelplaat FT	LVG 60 FT	6208843	Stuks	10 Stuks

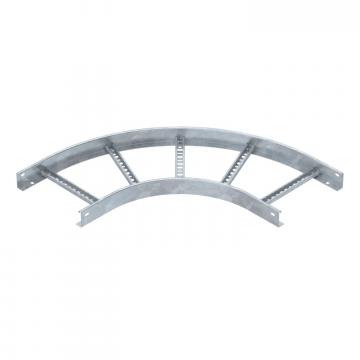

90°-bocht 60 FT	LB 90 630 R3 FT	6225064	Stuks	1 Stuks

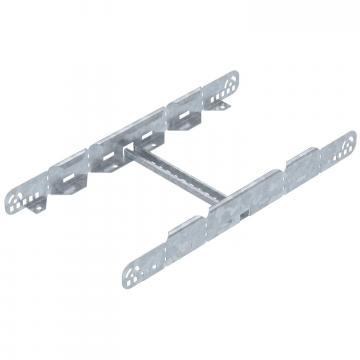

Multifunctionele verbinder FT	LMFV 630 FT	6225732	Stuks	1 Stuks

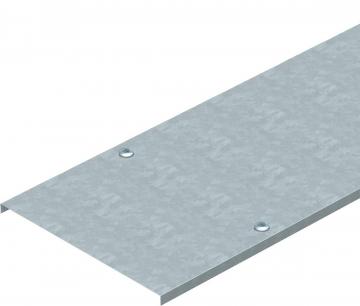

Deksel met draaigrendel FT	DRL 300 FT	6051383	m	6 m
Scheidingsschot 45 DD	TSG 45 DD	6062321	m	3 m

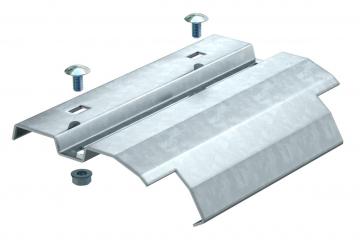

Aftakplaat FT	LAB 30 FT	6220444	Stuks	1 Stuks
