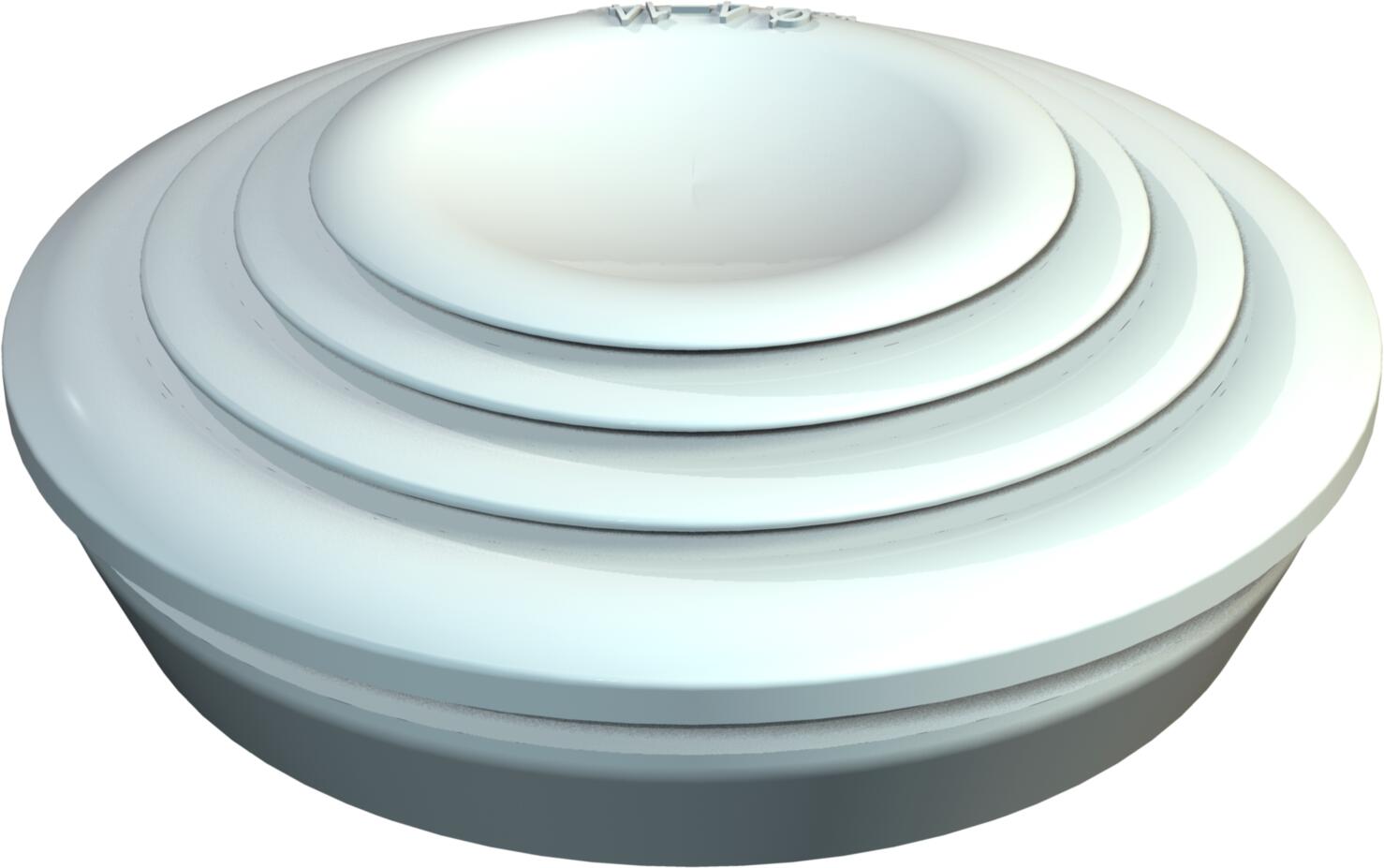

Kabelinvoer EDK lichtgrijs 5 | 32 | M40 | lichtgrijs; RAL 7035

morepic-1

morepic-2

Kabelinvoer EDK lichtgrijs

Art.nr. 2011654 | EAN 4012195246985

Art.nr. / Type

voor diameter min.	5 mm

voor diameter max.

Afmetingen

Kleur

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

De kabelinvoer kan door stapsgewijs af te snijden aan elke kabeldiameter worden aangepast.

Technische gegevens

Technische gegevens

Afmetingen	M40
Beschermingsgraad	IP55
Dimensie	Ø40/5-32
Halogeenvrij	ja
Kleur	lichtgrijs; RAL 7035
Materiaal	Thermoplastisch elastomeer

Nominale diameter	40 mm
Uitvoering	afsnijdbaar
voor diameter max.	32 mm
voor diameter min.	5 mm
voor wanddikte max.	2,2
voor wanddikte min.	2,2

Afmetingen

Afmeting D5	15 mm
Dimension D4	14 mm
Maat A	2,2 mm
Maat D1	44,1 mm

Maat D2	40,2 mm
Maat D3	5 mm
Maat L	13,4 mm

Alle typen

Alle typen

Type	voor diameter min.	voor diameter max.	Afmetingen	Kleur	Art.nr.	Aantal	kl. VKE
EDK 25 LGR	5 mm	20 mm	M25	lichtgrijs; RAL 7035	2011638	Stuks	100 Stuks
EDK 32 LGR	5 mm	25 mm	M32	lichtgrijs; RAL 7035	2011646	Stuks	50 Stuks
EDK 40 LGR	5 mm	32 mm	M40	lichtgrijs; RAL 7035	2011654	Stuks	25 Stuks
EDK 25 RW	5 mm	20 mm	M25	zuiver wit; RAL 9010	2011689	Stuks	100 Stuks

Downloads

Specificatieblad EDK 40 LGR / 2011654 , 0.24MB , pdf

Catalogus Connection and routing systems , 40.76MB , pdf

REACH Conformiteitsverklaring EDK 40 LGR / 2011654 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring EDK 40 LGR / 2011654 , 0.13MB , pdf

Download

Productgrafiek EDK 40 LGR / 2011654, 62.05 kB, jpg

Dimensionale tekening EDK 40 LGR / 2011654, 73.88 kB, jpg

EDK 40 LGR / 2011654
