Kabelgoot SKSU 110 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

SKSU 110 = zwaar kabelgootsysteem, ongeperforeerd, met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	110 x 300
Belastingstesttype conform IEC 61537	Type II
Breedte	300 mm
Breedte	12 in
CO₂-voetafdruk (GWP) van wieg tot poort	14,502 kg CO₂e / 1 Meter
Dimensie	110x300x3000
Functiebehoud	nee
Hoogte	4 in
Hoogte	110 mm
Kleur	zink
Lengte	3000 mm
Lengte	10 ft
Maat B	300 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	nee
NATO Gatenpatroon	nee

Nuttige doorsnede	328 cm²
Nuttige doorsnede	32800 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	0,06 in
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,4 kN/m
Steunafstand 2,5 m	1,76 kN/m
Steunafstand 3,0 m	1,2 kN/m
Steunafstand 3,5 m	0,84 kN/m
Steunafstand 4,0 m	0,8 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSU 110 FT	3000 mm	100 mm	1,5 mm	nee	staal	thermisch verzinkt	6064795	m	6 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	nee	staal	thermisch verzinkt	6064833	m	6 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	nee	staal	thermisch verzinkt	6064884	m	6 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	nee	staal	thermisch verzinkt	6064922	m	6 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	nee	staal	thermisch verzinkt	6064965	m	6 m
SKSU 155 FT	3000 mm	550 mm	1,5 mm	nee	staal	thermisch verzinkt	6064973	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FT	RLVL 110 FT	6067913	Stuks	10 Stuks
Voegplaat DD	SSLB 300 DD	7070318	Stuks	20 Stuks
Deksel met draaigrendel FT	DRL 300 FT	6051383	m	6 m

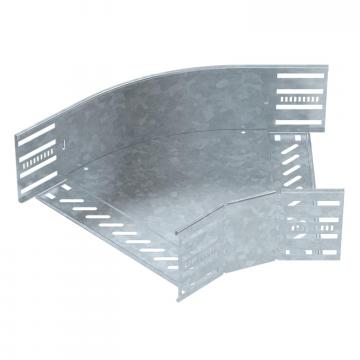

45°-bocht 110 FT	RB 45 130 FT	6036334	Stuks	1 Stuks

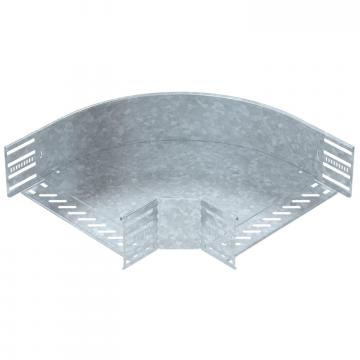

90°-bocht 110 FT	RB 90 130 FT	6036836	Stuks	1 Stuks
Bocht hoek verstelbaar 110 FT	RB W 130 FT	6037326	Stuks	1 Stuks

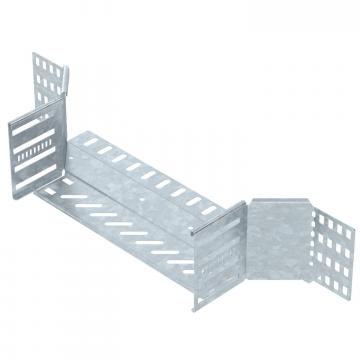

Aanbouw-aftakstuk 110 FT	RAA 130 FT	6042257	Stuks	1 Stuks

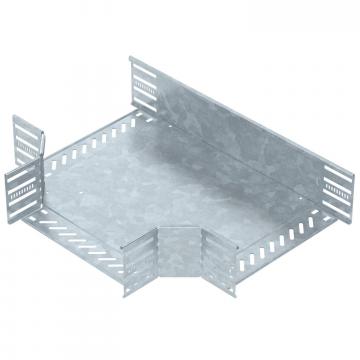

T-stuk 110 FT	RT 130 FT	6038326	Stuks	1 Stuks

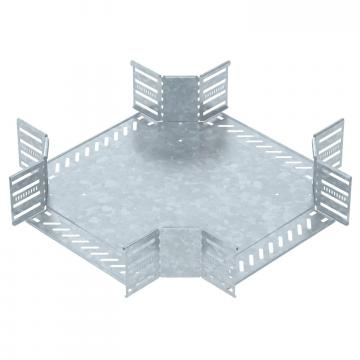

Kruising 110 FT	RK 130 FT	7027455	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 300 DD	6052712	m	6 m
Scheidingsschot 110 DD	TSG 110 DD	6062335	m	30 m
45°-bocht 110 FT	RB 45 130 FT	7068328	Stuks	1 Stuks
