Kabelgoot SKSU 110 FT 3000 | 200 | 1,5 | nee | staal | thermisch verzinkt
morepic-1 morepic-2 video-1

Kabelgoot SKSU 110 FT

Art.nr. 6064833 | EAN 4012196397877

3000 mm
1,5 mm
nee
staal
thermisch verzinkt
Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

SKSU 110 = zwaar kabelgootsysteem, ongeperforeerd, met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Afmetingen 110 x 200
Belastingstesttype conform IEC 61537 Type II
Dimensie 110x200x3000
Functiebehoud nee
Materiaal staal
Met bovenstuk nee
Montagegat in bodem nee
NATO Gatenpatroon nee
Nuttige doorsnede 21800 mm²
Nuttige doorsnede 218 cm²
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Plaatdikte 0,06 in
Roestvast staal, gebeitst nee
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie nee

Afmetingen

Breedte 8 in
Breedte 200 mm
Hoogte 4 in
Hoogte 110 mm
Lengte 10 ft
Lengte 3000 mm
Maat B 200 mm

Belastingen

Steunafstand 1,5 m 3 kN/m
Steunafstand 2,0 m 2,4 kN/m
Steunafstand 2,5 m 1,76 kN/m
Steunafstand 3,0 m 1,2 kN/m
Steunafstand 3,5 m 0,84 kN/m
Steunafstand 4,0 m 0,8 kN/m

Technische gegevens

Belastingsdiagram kabelgoot type SKSU 110

Belastingsdiagram kabelgoot type SKSU 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKSU 110 FT 3000 mm 100 mm 1,5 mm nee staal thermisch verzinkt 6064795
6 m
SKSU 120 FT 3000 mm 200 mm 1,5 mm nee staal thermisch verzinkt 6064833
6 m
SKSU 130 FT 3000 mm 300 mm 1,5 mm nee staal thermisch verzinkt 6064884
6 m
SKSU 140 FT 3000 mm 400 mm 1,5 mm nee staal thermisch verzinkt 6064922
6 m
SKSU 150 FT 3000 mm 500 mm 1,5 mm nee staal thermisch verzinkt 6064965
6 m
SKSU 155 FT 3000 mm 550 mm 1,5 mm nee staal thermisch verzinkt 6064973
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder 110 FT Koppel-/hoekverbinder 110 FT RLVL 110 FT 6067913
10 Stuks
Voegplaat DD Voegplaat DD SSLB 200 DD 7070314
20 Stuks
Deksel met draaigrendel FT Deksel met draaigrendel FT DRL 200 FT 6051367
6 m
45°-bocht 110 FT 45°-bocht 110 FT RB 45 120 FT 6036332
1 Stuks

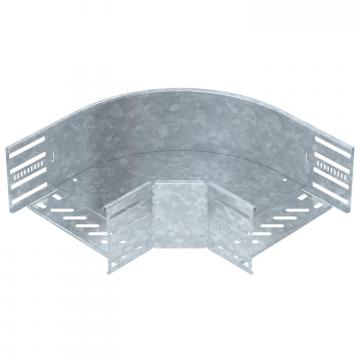

90°-bocht 110 FT 90°-bocht 110 FT RB 90 120 FT 6036834
1 Stuks

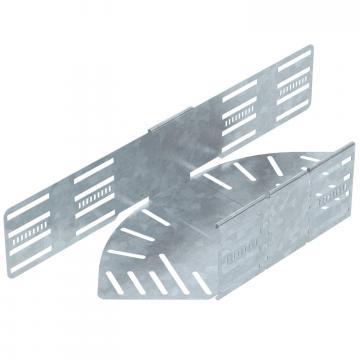

Bocht hoek verstelbaar 110 FT Bocht hoek verstelbaar 110 FT RB W 120 FT 6037324
1 Stuks

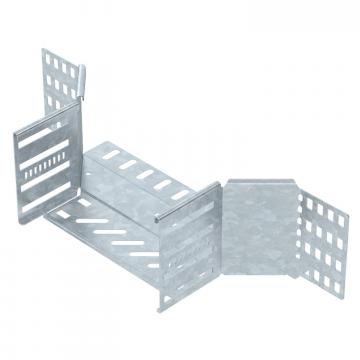

Aanbouw-aftakstuk 110 FT Aanbouw-aftakstuk 110 FT RAA 120 FT 6042255
1 Stuks

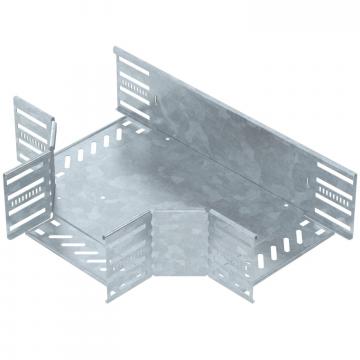

T-stuk 110 FT T-stuk 110 FT RT 120 FT 6038324
1 Stuks

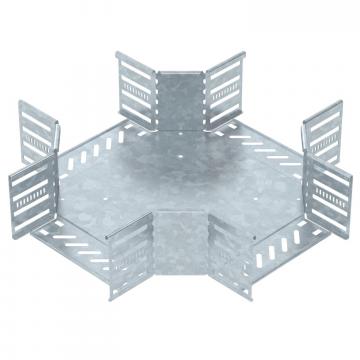

Kruising 110 FT Kruising 110 FT RK 120 FT 7027453
1 Stuks
Deksel met draaigrendel DD Deksel met draaigrendel DD DRL 200 DD 6052709
6 m
Scheidingsschot 110 DD Scheidingsschot 110 DD TSG 110 DD 6062335
30 m
45°-bocht 110 FT 45°-bocht 110 FT RB 45 120 FT 7068212
1 Stuks
90° bocht 110 FT 90° bocht 110 FT RB 90 120 FT 7127227
1 Stuks
