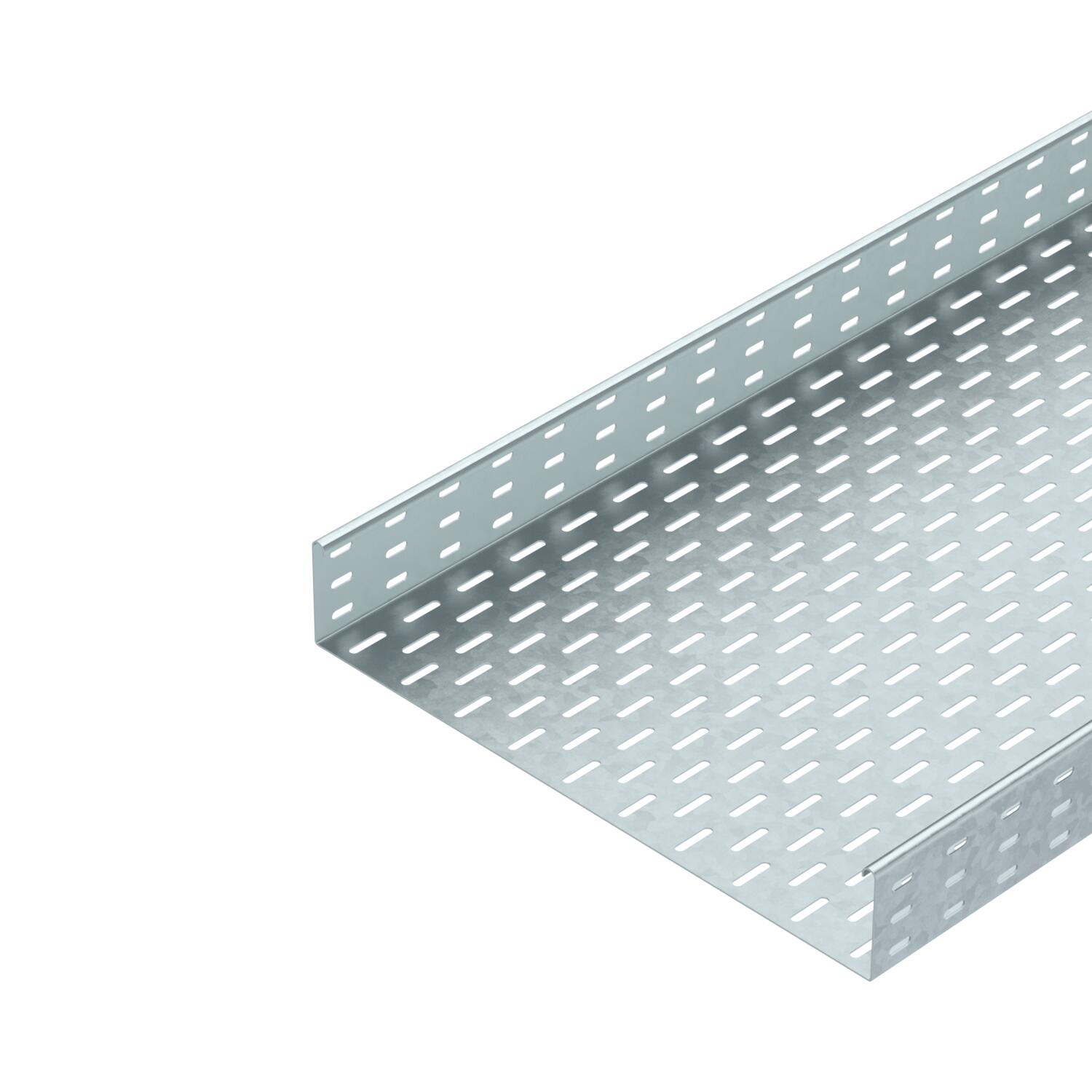

Kabelgoot SKS 85 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	85 x 500
Belastingstesttype conform IEC 61537	Type II
Breedte	20 in
Breedte	500 mm
Dimensie	85x500x3000
Functiebehoud	nee
Hoogte	85 mm
Hoogte	3 in
Lengte	3000 mm
Lengte	10 ft
Maat B	500 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	423 cm²
Nuttige doorsnede	42300 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	0,6 in
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	2,8 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,5 kN/m
Steunafstand 3,0 m	0,75 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 810 FT	3000 mm	100 mm	1,5 mm	nee	staal	thermisch verzinkt	6058620	m	6 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	nee	staal	thermisch verzinkt	6058647	m	6 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	nee	staal	thermisch verzinkt	6058663	m	6 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	nee	staal	thermisch verzinkt	6058698	m	6 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	nee	staal	thermisch verzinkt	6058728	m	6 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	nee	staal	thermisch verzinkt	6058744	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder FT	RLVL 85 FT	6067816	Stuks	10 Stuks
Deksel met draaigrendel FT	DRL 500 FT	6051448	m	6 m
45°-bocht 85 FT	RB 45 850 FT	6036238	Stuks	1 Stuks
90°-bocht 85 FT	RB 90 850 FT	6036720	Stuks	1 Stuks
Bocht hoek verstelbaar 85 FT	RB W 850 FT	6037228	Stuks	1 Stuks
Aanbouw-aftakstuk 85 FT	RAA 850 FT	6042241	Stuks	1 Stuks
T-stuk 85 FT	RT 850 FT	6038238	Stuks	1 Stuks
Kruising 85 FT	RK 850 FT	7027439	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 500 DD	6052718	m	6 m
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	45 m
