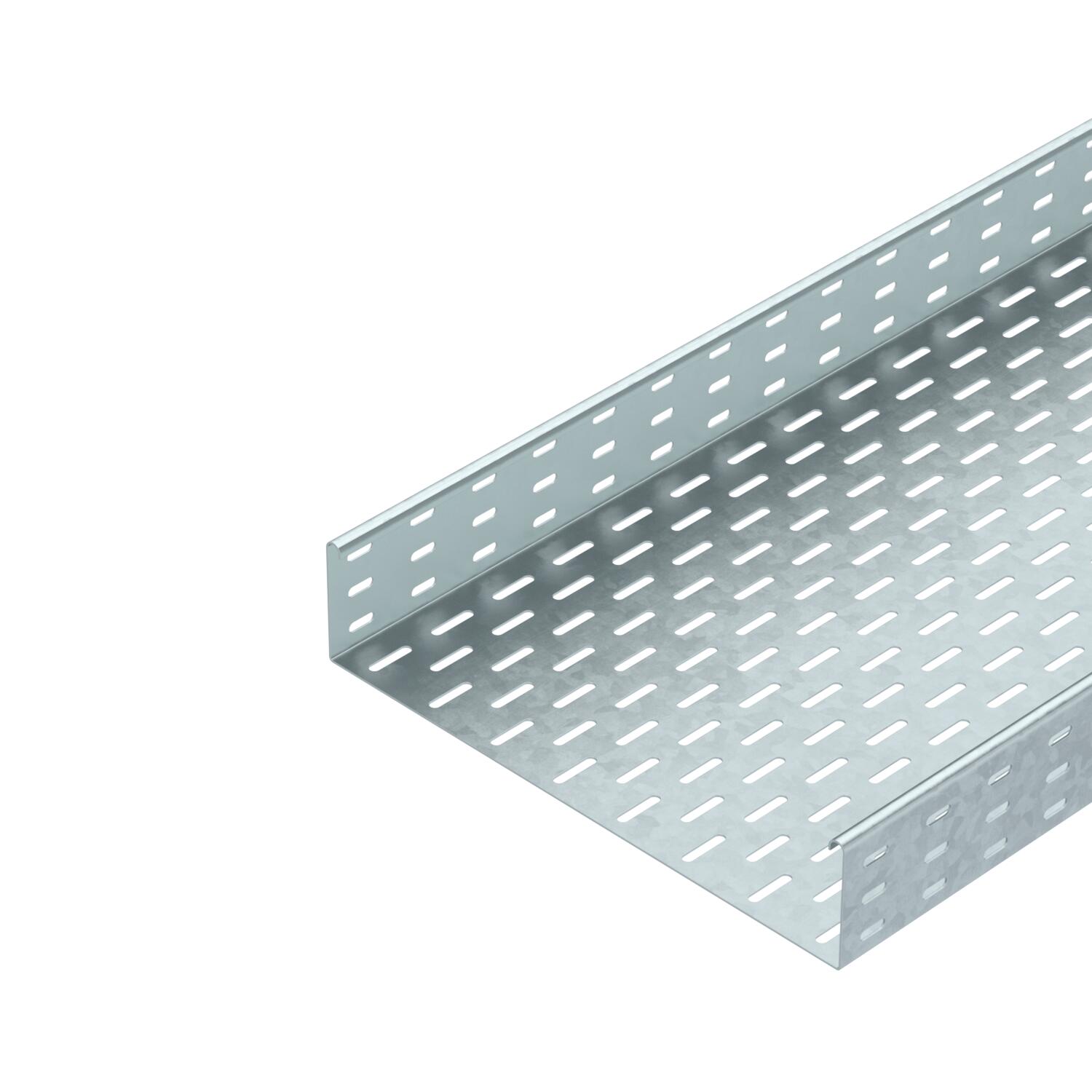

Kabelgoot SKS 85 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	85 x 400
Belastingstesttype conform IEC 61537	Type II
Breedte	400 mm
Breedte	16 in
Dimensie	85x400x3000
Functiebehoud	nee
Hoogte	3 in
Hoogte	85 mm
Lengte	3000 mm
Lengte	10 ft
Maat B	400 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	33800 mm²
Nuttige doorsnede	338 cm²
Oppervlak	thermisch verzinkt
Plaatdikte	0,6 in
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	2,8 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,5 kN/m
Steunafstand 3,0 m	0,75 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 810 FT	3000 mm	100 mm	1,5 mm	nee	staal	thermisch verzinkt	6058620	m	6 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	nee	staal	thermisch verzinkt	6058647	m	6 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	nee	staal	thermisch verzinkt	6058663	m	6 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	nee	staal	thermisch verzinkt	6058698	m	6 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	nee	staal	thermisch verzinkt	6058728	m	6 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	nee	staal	thermisch verzinkt	6058744	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder FT	RLVL 85 FT	6067816	Stuks	10 Stuks
Deksel met draaigrendel FT	DRL 400 FT	6051413	m	6 m

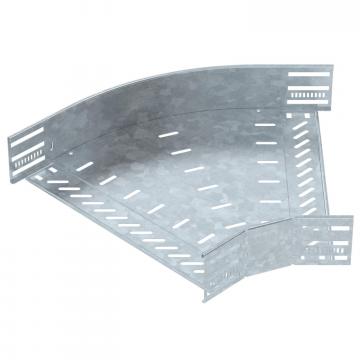

45°-bocht 85 FT	RB 45 840 FT	6036236	Stuks	1 Stuks

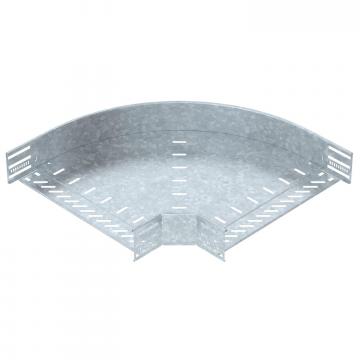

90°-bocht 85 FT	RB 90 840 FT	6036718	Stuks	1 Stuks

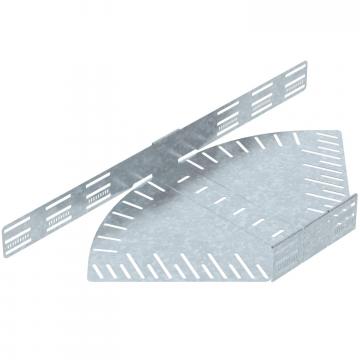

Bocht hoek verstelbaar 85 FT	RB W 840 FT	6037226	Stuks	1 Stuks

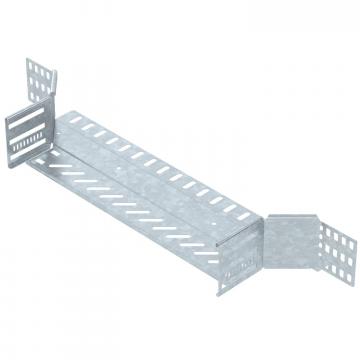

Aanbouw-aftakstuk 85 FT	RAA 840 FT	6042237	Stuks	1 Stuks

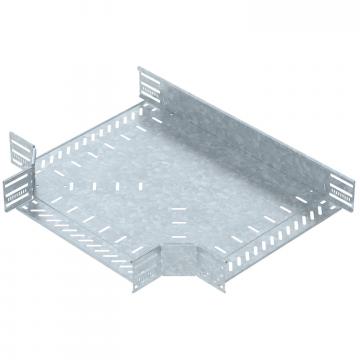

T-stuk 85 FT	RT 840 FT	6038236	Stuks	1 Stuks

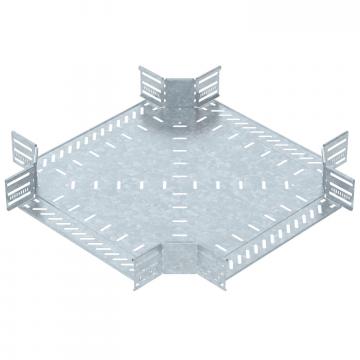

Kruising 85 FT	RK 840 FT	7027437	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 400 DD	6052715	m	6 m
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	45 m

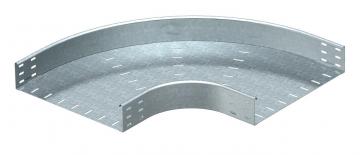

90° bocht 85 FT	RB 90 840 FT	7126417	Stuks	1 Stuks
