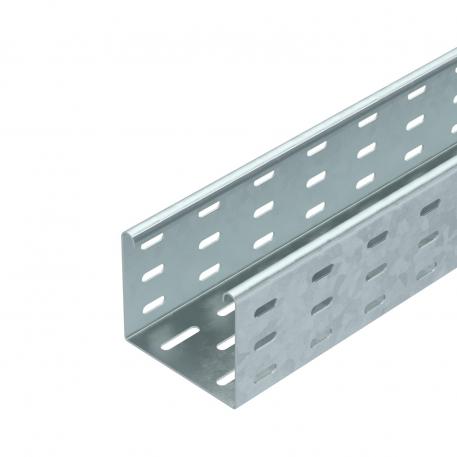

Kabelgoot SKS 85 FT

Art.nr. 6058620 | EAN 4012196061457

3000 mm
1,5 mm
nee
staal
thermisch verzinkt
Productbeschrijving
Productbeschrijving
SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 85 x 100
Belastingstesttype conform IEC 61537 Type II
Breedte 4 in
Breedte 100 mm
CO₂-voetafdruk (GWP) van wieg tot poort 7,712 kg CO₂e / 1 Meter
Dimensie 85x100x3000
Functiebehoud nee
Hoogte 85 mm
Hoogte 3 in
Kleur zink
Lengte 3000 mm
Lengte 10 ft
Maat B 100 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 83 cm²
Nuttige doorsnede 8300 mm²
Oppervlak thermisch verzinkt
Plaatdikte 0,6 in
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 2,8 kN/m
Steunafstand 2,0 m 2,25 kN/m
Steunafstand 2,5 m 1,5 kN/m
Steunafstand 3,0 m 0,75 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type SKS 85

Belastingsdiagram kabelgoot type SKS 85
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKS 810 FT 3000 mm 100 mm 1,5 mm nee staal thermisch verzinkt 6058620
6 m
SKS 820 FT 3000 mm 200 mm 1,5 mm nee staal thermisch verzinkt 6058647
6 m
SKS 830 FT 3000 mm 300 mm 1,5 mm nee staal thermisch verzinkt 6058663
6 m
SKS 840 FT 3000 mm 400 mm 1,5 mm nee staal thermisch verzinkt 6058698
6 m
SKS 850 FT 3000 mm 500 mm 1,5 mm nee staal thermisch verzinkt 6058728
6 m
SKS 860 FT 3000 mm 600 mm 1,5 mm nee staal thermisch verzinkt 6058744
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder FT Koppel-/hoekverbinder FT RLVL 85 FT 6067816
10 Stuks
Deksel met draaigrendel FT Deksel met draaigrendel FT DRL 100 FT 6051340
24 m
45°-bocht 85 FT 45°-bocht 85 FT RB 45 810 FT 6036230
1 Stuks
90°-bocht 85 FT 90°-bocht 85 FT RB 90 810 FT 6036712
1 Stuks
Bocht hoek verstelbaar 85 FT Bocht hoek verstelbaar 85 FT RB W 810 FT 6037220
1 Stuks
Aanbouw-aftakstuk 85 FT Aanbouw-aftakstuk 85 FT RAA 810 FT 6042231
1 Stuks
T-stuk 85 FT T-stuk 85 FT RT 810 FT 6038230
1 Stuks
Kruising 85 FT Kruising 85 FT RK 810 FT 7027431
1 Stuks
Deksel met draaigrendel DD Deksel met draaigrendel DD DRL 100 DD 6052703
6 m
Scheidingsschot 85 DD Scheidingsschot 85 DD TSG 85 DD 6062331
45 m
90° bocht 85 FT 90° bocht 85 FT RB 90 810 FT 7126127
1 Stuks
