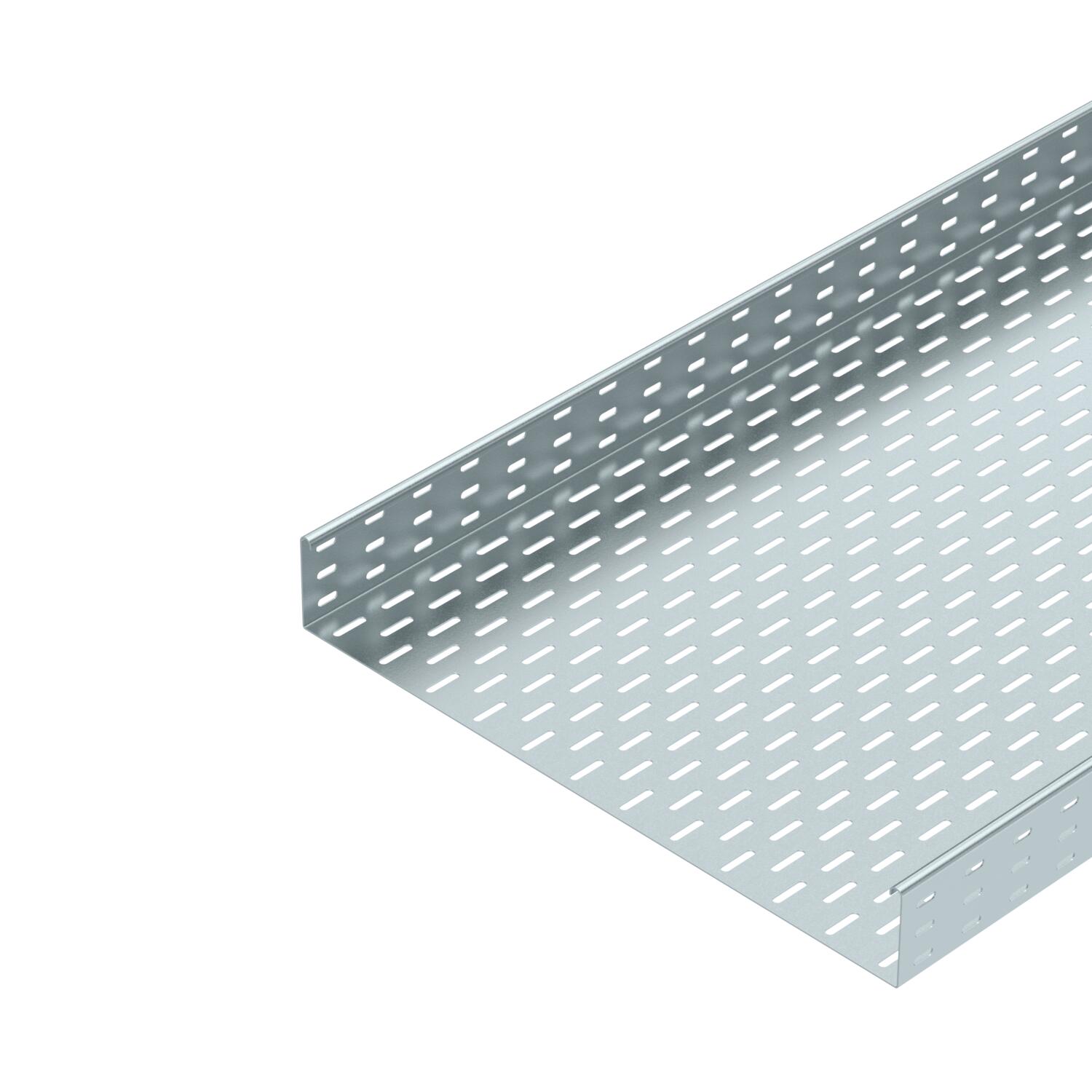

Kabelgoot SKS 85 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	85 x 600
Belastingstesttype conform IEC 61537	Type II
Breedte	600 mm
Breedte	24 in
Dimensie	85x600x3000
Functiebehoud	nee
Hoogte	85 mm
Hoogte	3 in
Lengte	10 ft
Lengte	3000 mm
Maat B	600 mm
Maß W	600 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	50800 mm²
Nuttige doorsnede	508 cm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Plaatdikte	0,6 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	2,8 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,5 kN/m
Steunafstand 3,0 m	0,75 kN/m
Toebehoren	Verbinder RLVL 85
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 810 FS	3000 mm	100 mm	1,5 mm	nee	staal	bandverzinkt	6058108	m	6 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	nee	staal	bandverzinkt	6058205	m	6 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	nee	staal	bandverzinkt	6058302	m	6 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	nee	staal	bandverzinkt	6058396	m	6 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	nee	staal	bandverzinkt	6058507	m	6 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	nee	staal	bandverzinkt	6058604	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder FS	RLVL 85 FS	6067123	Stuks	10 Stuks
Voegplaat FS	SSLB 600 FS	7070233	Stuks	20 Stuks
45°-bocht 85 FS	RB 45 860 FS	6036210	Stuks	1 Stuks
90°-bocht 85 FS	RB 90 860 FS	6036710	Stuks	1 Stuks
Bocht hoek verstelbaar 85 FS	RB W 860 FS	6037210	Stuks	1 Stuks
Aanbouw-aftakstuk 85 FS	RAA 860 FS	6042143	Stuks	1 Stuks
T-stuk 85 FS	RT 860 FS	6038220	Stuks	1 Stuks
Kruising 85 FS	RK 860 FS	7027341	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 600 FS	6052606	m	6 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	45 m
90° bocht 85 FS	RB 90 860 FS	7001851	Stuks	1 Stuks
