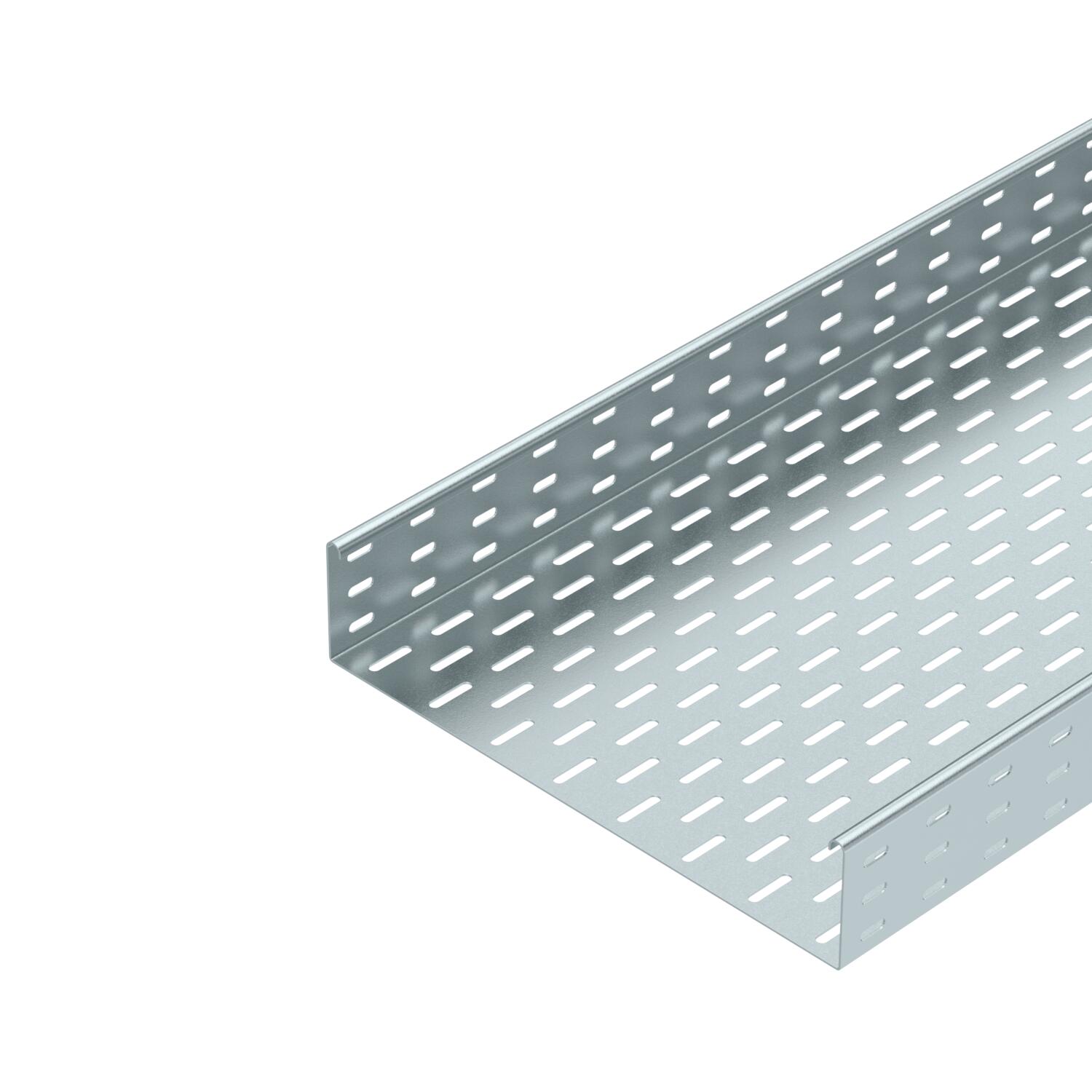

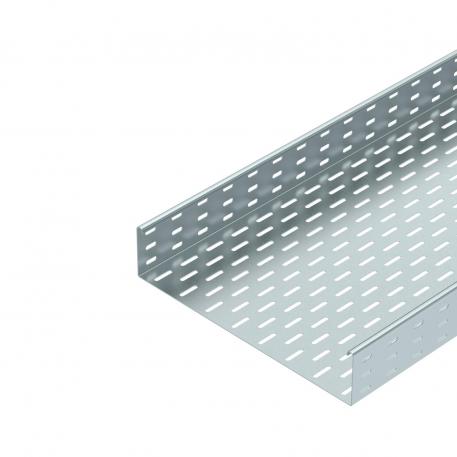

Kabelgoot SKS 85 FS
Art.nr. 6058396 | EAN 4012196061273
- Productbeschrijving
-
Productbeschrijving
SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 85 x 400 Belastingstesttype conform IEC 61537 Type II Dimensie 85x400x3000 Functiebehoud nee Materiaal staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 338 cm² Nuttige doorsnede 33800 mm² Oppervlak bandverzinkt Plaatdikte 1,5 mm Plaatdikte 0,6 in Roestvast staal, gebeitst nee Toebehoren Verbinder RLVL 85 Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 16 in Breedte 400 mm Hoogte 85 mm Hoogte 3 in Lengte 3000 mm Lengte 10 ft Maat B 400 mm Belastingen
Steunafstand 1,5 m 2,8 kN/m Steunafstand 2,0 m 2,25 kN/m Steunafstand 2,5 m 1,5 kN/m Steunafstand 3,0 m 0,75 kN/m Technische gegevens
Belastingsdiagram kabelgoot type SKS 85
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
