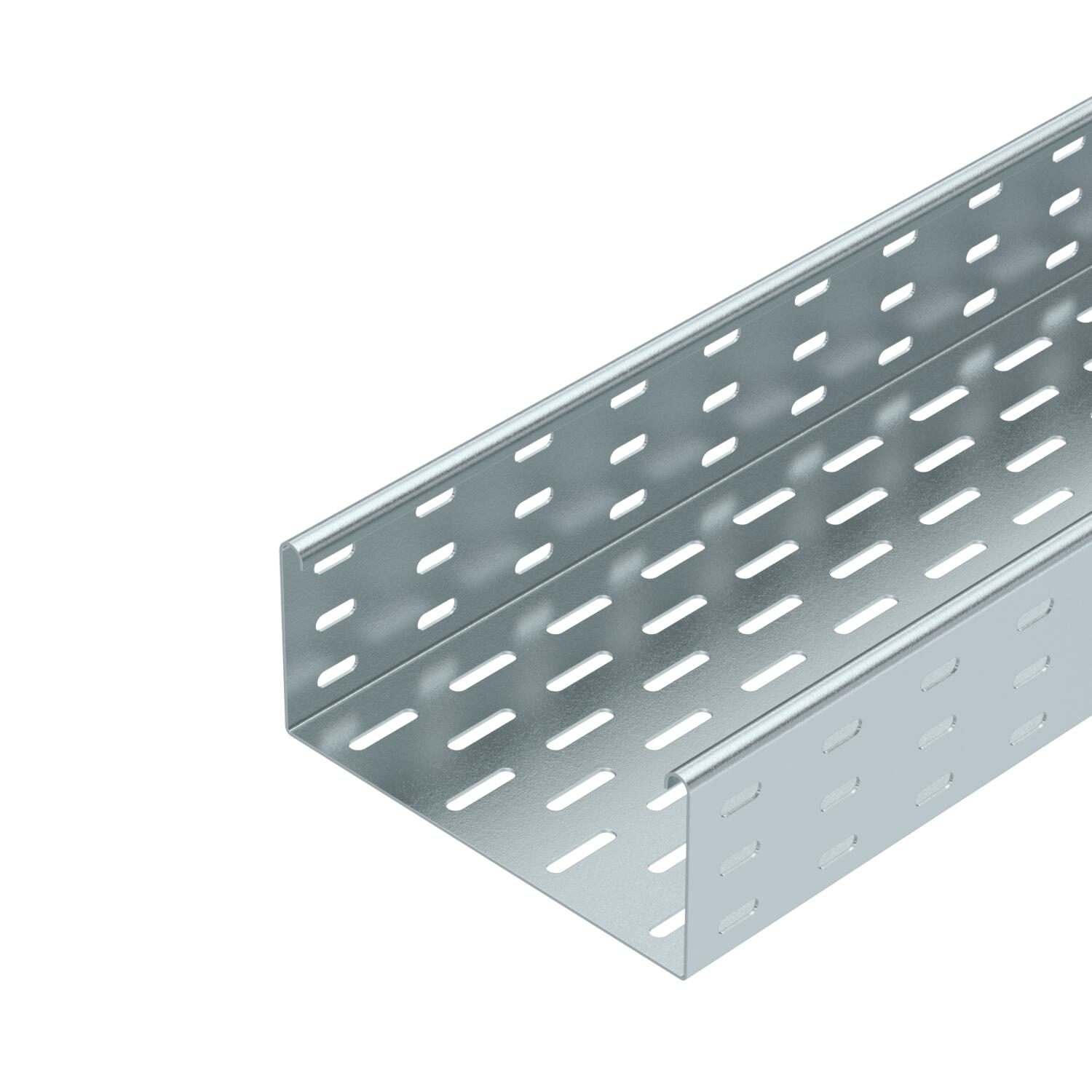

Kabelgoot SKS 85 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	85 x 200
Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
Breedte	8 in
CO₂-voetafdruk (GWP) van wieg tot poort	11,198 kg CO₂e / 1 Meter
Dimensie	85x200x3000
Functiebehoud	nee
Hoogte	3 in
Hoogte	85 mm
Kleur	zink
Lengte	3000 mm
Lengte	10 ft
Maat B	200 mm
Maß W	200 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	186 cm²
Nuttige doorsnede	18600 mm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Plaatdikte	0,6 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	2,8 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,5 kN/m
Steunafstand 3,0 m	0,75 kN/m
Toebehoren	Verbinder RLVL 85
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 810 FS	3000 mm	100 mm	1,5 mm	nee	staal	bandverzinkt	6058108	m	6 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	nee	staal	bandverzinkt	6058205	m	6 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	nee	staal	bandverzinkt	6058302	m	6 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	nee	staal	bandverzinkt	6058396	m	6 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	nee	staal	bandverzinkt	6058507	m	6 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	nee	staal	bandverzinkt	6058604	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder FS	RLVL 85 FS	6067123	Stuks	10 Stuks
Voegplaat FS	SSLB 200 FS	7070213	Stuks	20 Stuks

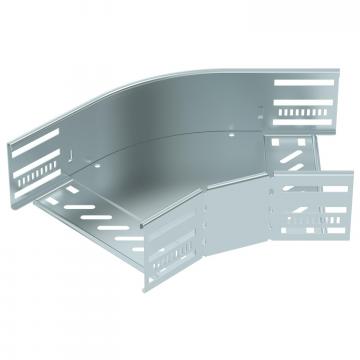

45°-bocht 85 FS	RB 45 820 FS	6036202	Stuks	1 Stuks

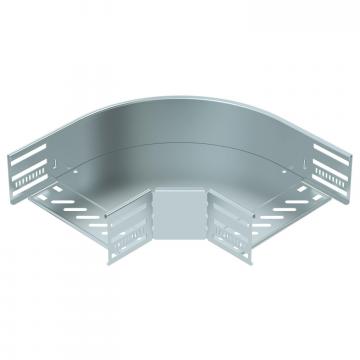

90°-bocht 85 FS	RB 90 820 FS	6036702	Stuks	1 Stuks

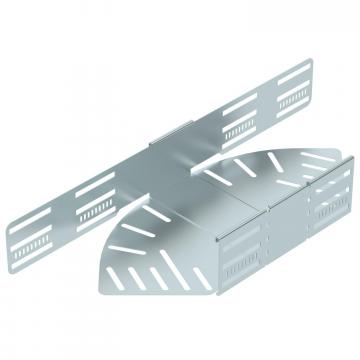

Bocht hoek verstelbaar 85 FS	RB W 820 FS	6037202	Stuks	1 Stuks

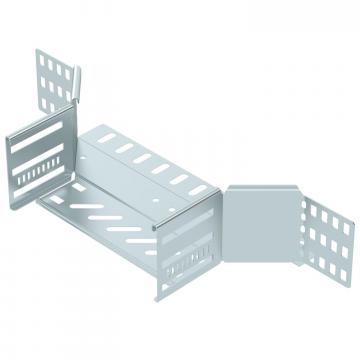

Aanbouw-aftakstuk 85 FS	RAA 820 FS	6042133	Stuks	1 Stuks

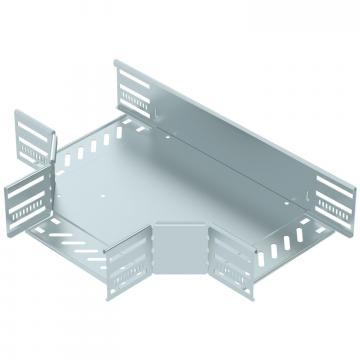

T-stuk 85 FS	RT 820 FS	6038212	Stuks	1 Stuks

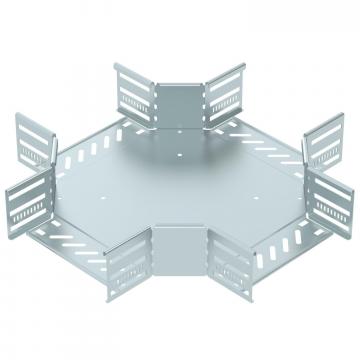

Kruising 85 FS	RK 820 FS	7027333	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 200 FS	6052207	m	6 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	45 m
90° bocht 85 FS	RB 90 820 FS	7001789	Stuks	1 Stuks
