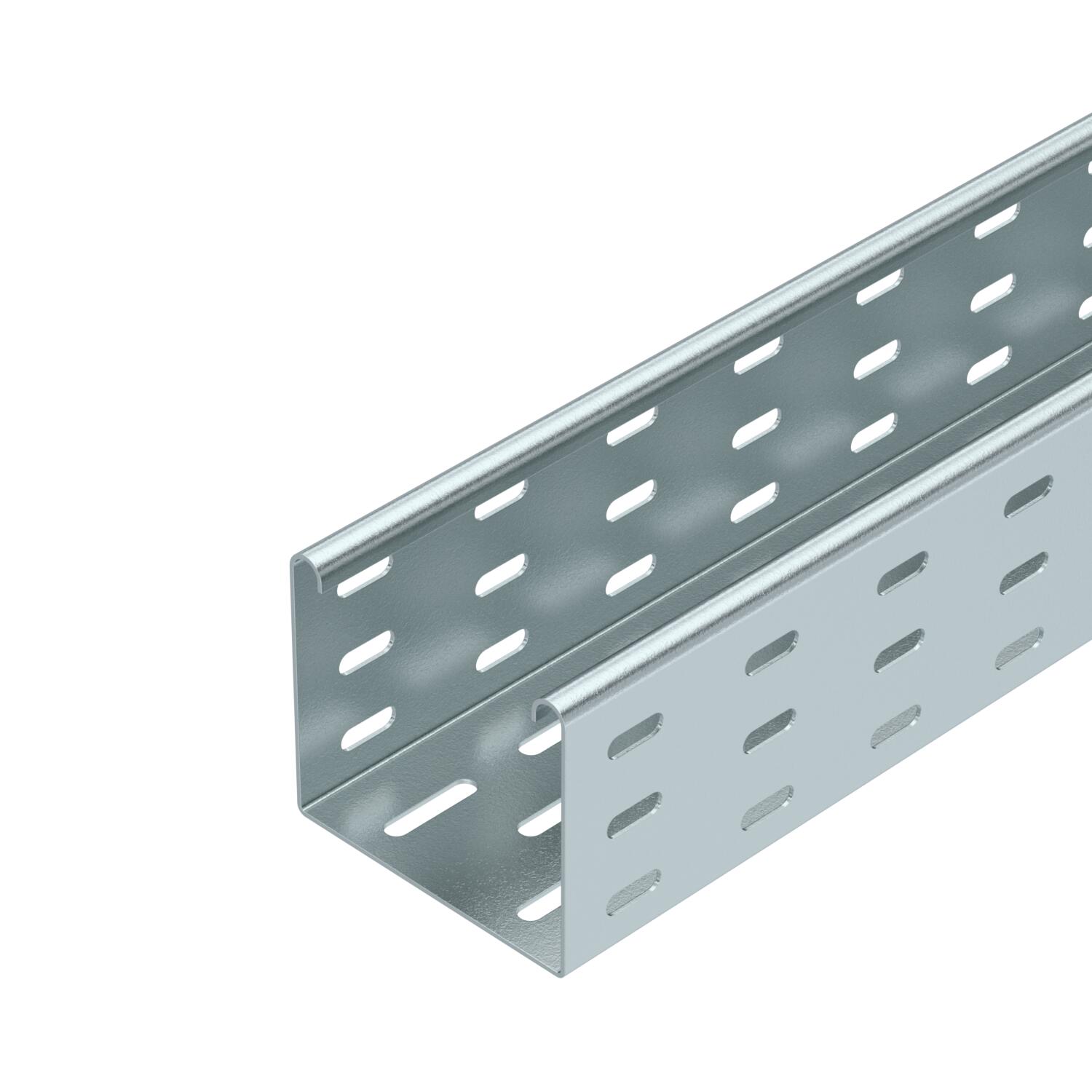

Kabelgoot SKS 85 FS

Art.nr. 6058108 | EAN 4012196061099

3000 mm
1,5 mm
nee
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 85 x 100
Belastingstesttype conform IEC 61537 Type II
Breedte 4 in
Breedte 100 mm
CO₂-voetafdruk (GWP) van wieg tot poort 8,483 kg CO₂e / 1 Meter
Dimensie 85x100x3000
Functiebehoud nee
Hoogte 85 mm
Hoogte 3 in
Kleur zink
Lengte 10 ft
Lengte 3000 mm
Maat B 100 mm
Maß W 100 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 8300 mm²
Nuttige doorsnede 83 cm²
Oppervlak bandverzinkt
Plaatdikte 1,5 mm
Plaatdikte 0,6 in
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 2,8 kN/m
Steunafstand 2,0 m 2,25 kN/m
Steunafstand 2,5 m 1,5 kN/m
Steunafstand 3,0 m 0,75 kN/m
Toebehoren Verbinder RLVL 85
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

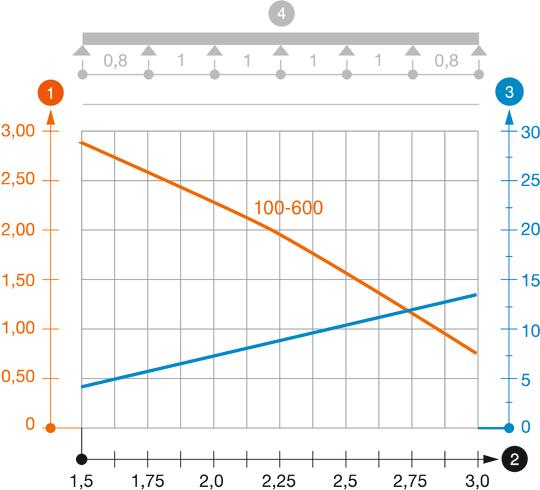

Belastingsdiagram kabelgoot type SKS 85

Belastingsdiagram kabelgoot type SKS 85
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKS 810 FS 3000 mm 100 mm 1,5 mm nee staal bandverzinkt 6058108
6 m
SKS 820 FS 3000 mm 200 mm 1,5 mm nee staal bandverzinkt 6058205
6 m

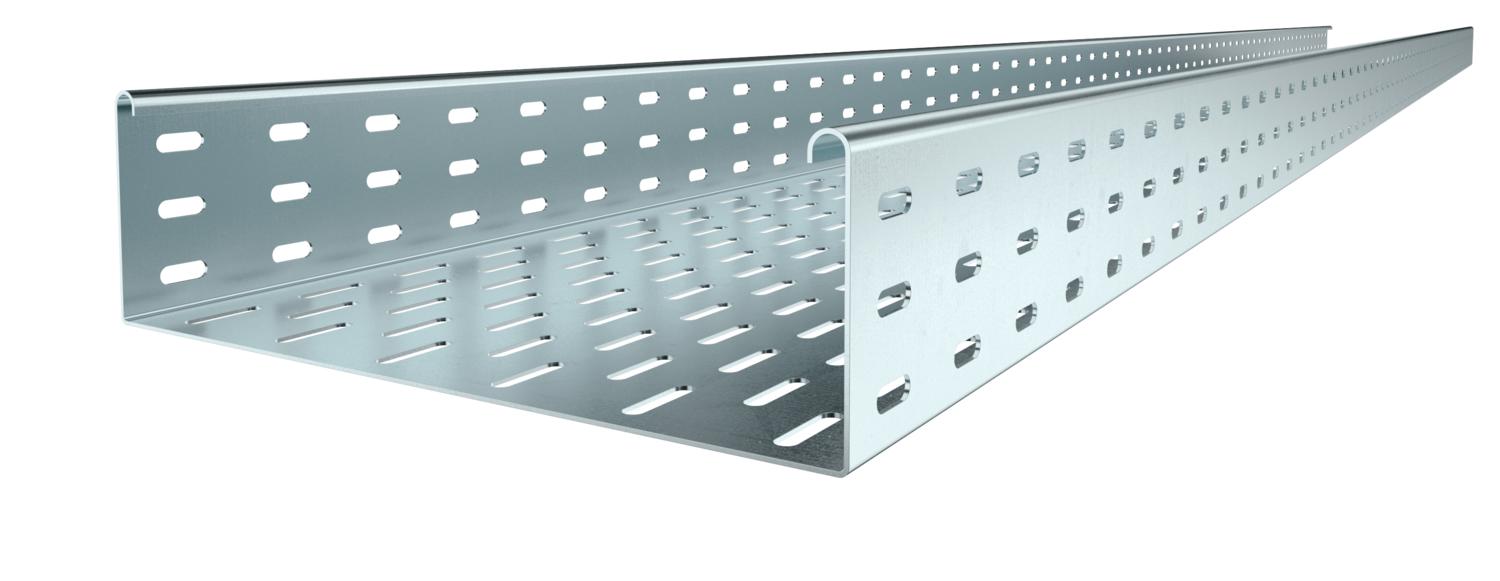

SKS 830 FS 3000 mm 300 mm 1,5 mm nee staal bandverzinkt 6058302
6 m
SKS 840 FS 3000 mm 400 mm 1,5 mm nee staal bandverzinkt 6058396
6 m
SKS 850 FS 3000 mm 500 mm 1,5 mm nee staal bandverzinkt 6058507
6 m
SKS 860 FS 3000 mm 600 mm 1,5 mm nee staal bandverzinkt 6058604
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder FS Koppel-/hoekverbinder FS RLVL 85 FS 6067123
10 Stuks
Voegplaat FS Voegplaat FS SSLB 100 FS 7070205
20 Stuks
45°-bocht 85 FS 45°-bocht 85 FS RB 45 810 FS 6036200
1 Stuks
90°-bocht 85 FS 90°-bocht 85 FS RB 90 810 FS 6036700
1 Stuks
Bocht hoek verstelbaar 85 FS Bocht hoek verstelbaar 85 FS RB W 810 FS 6037200
1 Stuks
Aanbouw-aftakstuk 85 FS Aanbouw-aftakstuk 85 FS RAA 810 FS 6042131
1 Stuks
T-stuk 85 FS T-stuk 85 FS RT 810 FS 6038210
1 Stuks
Kruising 85 FS Kruising 85 FS RK 810 FS 7027331
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 100 FS 6052096
6 m
Scheidingsschot 85 FS Scheidingsschot 85 FS TSG 85 FS 6062114
45 m
90° bocht 85 FS 90° bocht 85 FS RB 90 810 FS 7001762
1 Stuks
