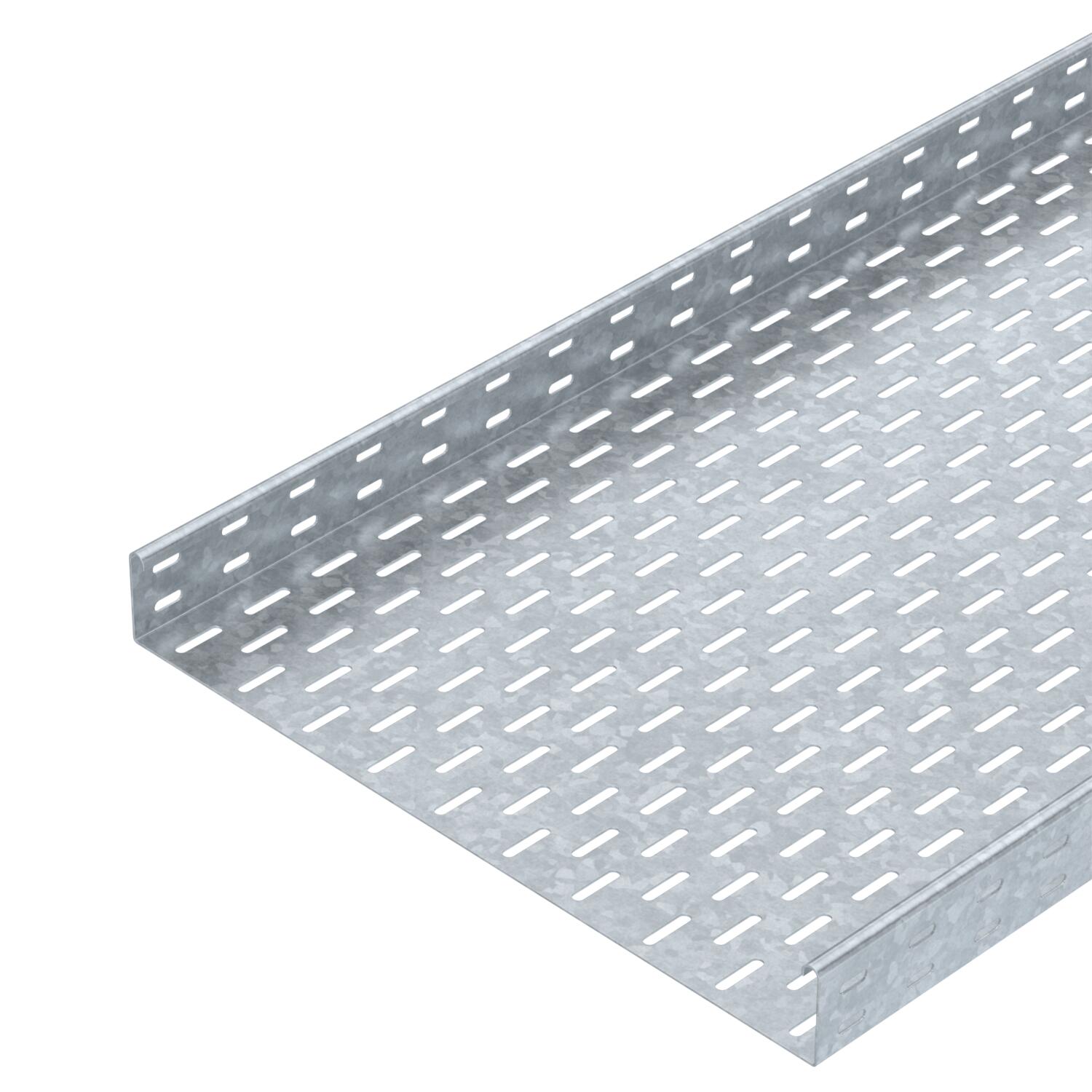

Kabelgoot SKS 60 FT
Art.nr. 6056717 | EAN 4012196060610
- Productbeschrijving
-
Productbeschrijving
SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 60 x 500 Belastingstesttype conform IEC 61537 Type II Breedte 20 in Breedte 500 mm Dimensie 60x500x3000 Functiebehoud nee Hoogte 2 in Hoogte 60 mm Lengte 10 ft Lengte 3000 mm Maat B 500 mm Materiaal staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 298 cm² Nuttige doorsnede 29800 mm² Oppervlak thermisch verzinkt Plaatdikte 0,06 in Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Steunafstand 1,5 m 2,65 kN/m Steunafstand 2,0 m 1,8 kN/m Steunafstand 2,5 m 1,15 kN/m Steunafstand 3,0 m 0,5 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelgoot type SKS 60
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
