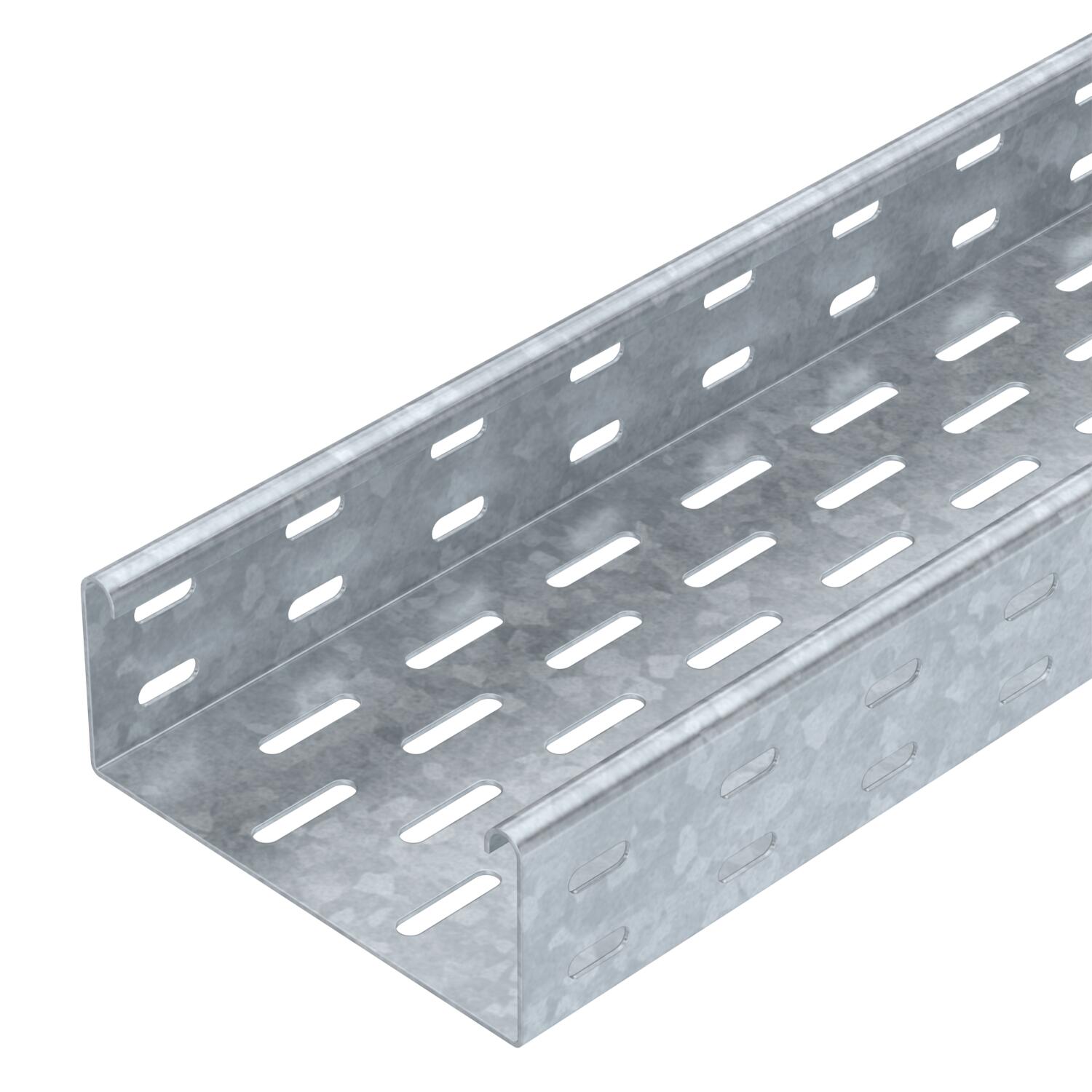

Kabelgoot SKS 60 FT

Art.nr. 6056644 | EAN 4012196390014

3000 mm
1,5 mm
staal
thermisch verzinkt
Productbeschrijving
Productbeschrijving
SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Afmetingen 60 x 150
Belastingstesttype conform IEC 61537 Type II
Brandwering Functiebehoud normdraagconstructie
Breedte 150 mm
Breedte 6 in
CO₂-voetafdruk (GWP) van wieg tot poort 7,7 kg CO₂e / 1 Meter
Dimensie 60x150x3000
Functiebehoud ja
Hoogte 60 mm
Hoogte 2 in
Kleur zink
Lengte 10 ft
Lengte 3000 mm
Maat B 150 mm
Maß W 150 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 88 cm²
Nuttige doorsnede 8800 mm²
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Plaatdikte 0,06 in
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 2,65 kN/m
Steunafstand 2,0 m 1,8 kN/m
Steunafstand 2,5 m 1,15 kN/m
Steunafstand 3,0 m 0,5 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type SKS 60

Belastingsdiagram kabelgoot type SKS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKS 610 FT 3000 mm 100 mm 1,5 mm ja staal thermisch verzinkt 6056636
12 m
SKS 615 FT 3000 mm 150 mm 1,5 mm ja staal thermisch verzinkt 6056644
12 m
SKS 620 FT 3000 mm 200 mm 1,5 mm ja staal thermisch verzinkt 6056652
6 m
SKS 630 FT 3000 mm 300 mm 1,5 mm ja staal thermisch verzinkt 6056679
6 m
SKS 640 FT 3000 mm 400 mm 1,5 mm nee staal thermisch verzinkt 6056695
6 m
SKS 650 FT 3000 mm 500 mm 1,5 mm nee staal thermisch verzinkt 6056717
6 m
SKS 660 FT 3000 mm 600 mm 1,5 mm nee staal thermisch verzinkt 6056733
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT Koppelplaat FT RLVK 60 FT 6067603
10 Stuks
Voegplaat DD Voegplaat DD SSLB 150 DD 7070310
20 Stuks
Deksel met draaigrendel FT Deksel met draaigrendel FT DRL 150 FT 6051359
6 m
45° bocht 60 FT 45° bocht 60 FT RB 45 615 FT 6036132
1 Stuks
90°-bocht 60 FT 90°-bocht 60 FT RB 90 615 FT 6036592
1 Stuks
Bocht hoek verstelbaar 60 FT Bocht hoek verstelbaar 60 FT RB W 615 FT 6037122
1 Stuks
Aanbouw T-stuk 60 FT Aanbouw T-stuk 60 FT RAA 615 FT 6042213
1 Stuks
T-stuk 60 FT T-stuk 60 FT RT 615 FT 6038132
1 Stuks
Deksel met draaigrendel DD Deksel met draaigrendel DD DRL 150 DD 6052706
6 m
Scheidingsschot 60 DD Scheidingsschot 60 DD TSG 60 DD 6062327
3 m
45° bocht 60 FT 45° bocht 60 FT RB 45 615 FT 7066158
1 Stuks
90° bocht 60 FT 90° bocht 60 FT RB 90 615 FT 7125189
1 Stuks
