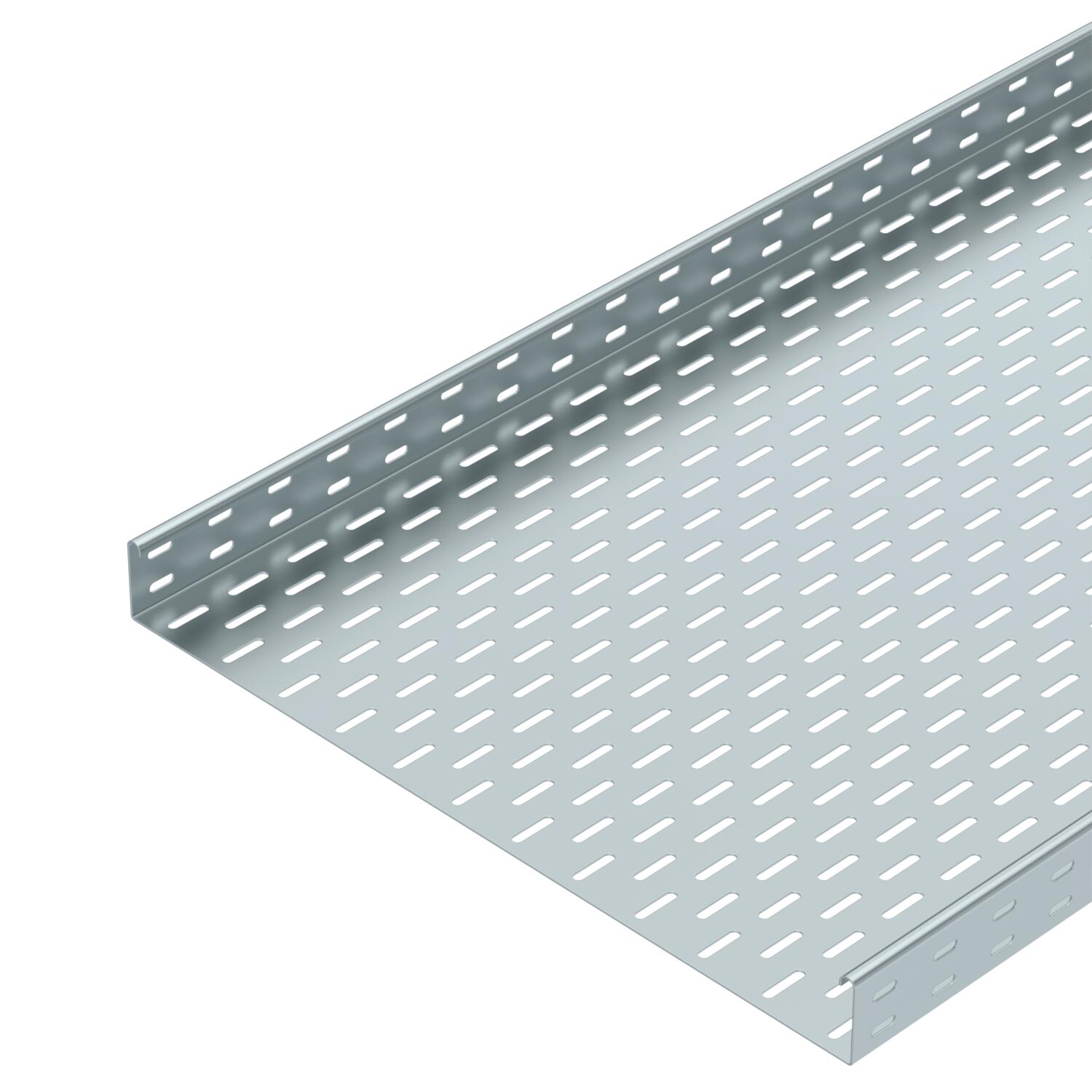

Kabelgoot SKS 60 FS
Art.nr. 6056601 | EAN 4012196060498
- Productbeschrijving
-
Productbeschrijving
SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 60 x 600 Belastingstesttype conform IEC 61537 Type II Bodemperforatie 7 x 32 Dimensie 60x600x3000 Functiebehoud nee Materiaal staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 358 cm² Nuttige doorsnede 35800 mm² Oppervlak bandverzinkt Plaatdikte 0,06 in Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Toebehoren Verbinder RLVL 60 Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 600 mm Breedte 24 in Hoogte 2 in Hoogte 60 mm Lengte 3000 mm Lengte 10 ft Maat B 600 mm Belastingen
Steunafstand 1,5 m 2,65 kN/m Steunafstand 2,0 m 1,8 kN/m Steunafstand 2,5 m 1,15 kN/m Steunafstand 3,0 m 0,5 kN/m Technische gegevens
Belastingsdiagram kabelgoot type SKS 60
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
