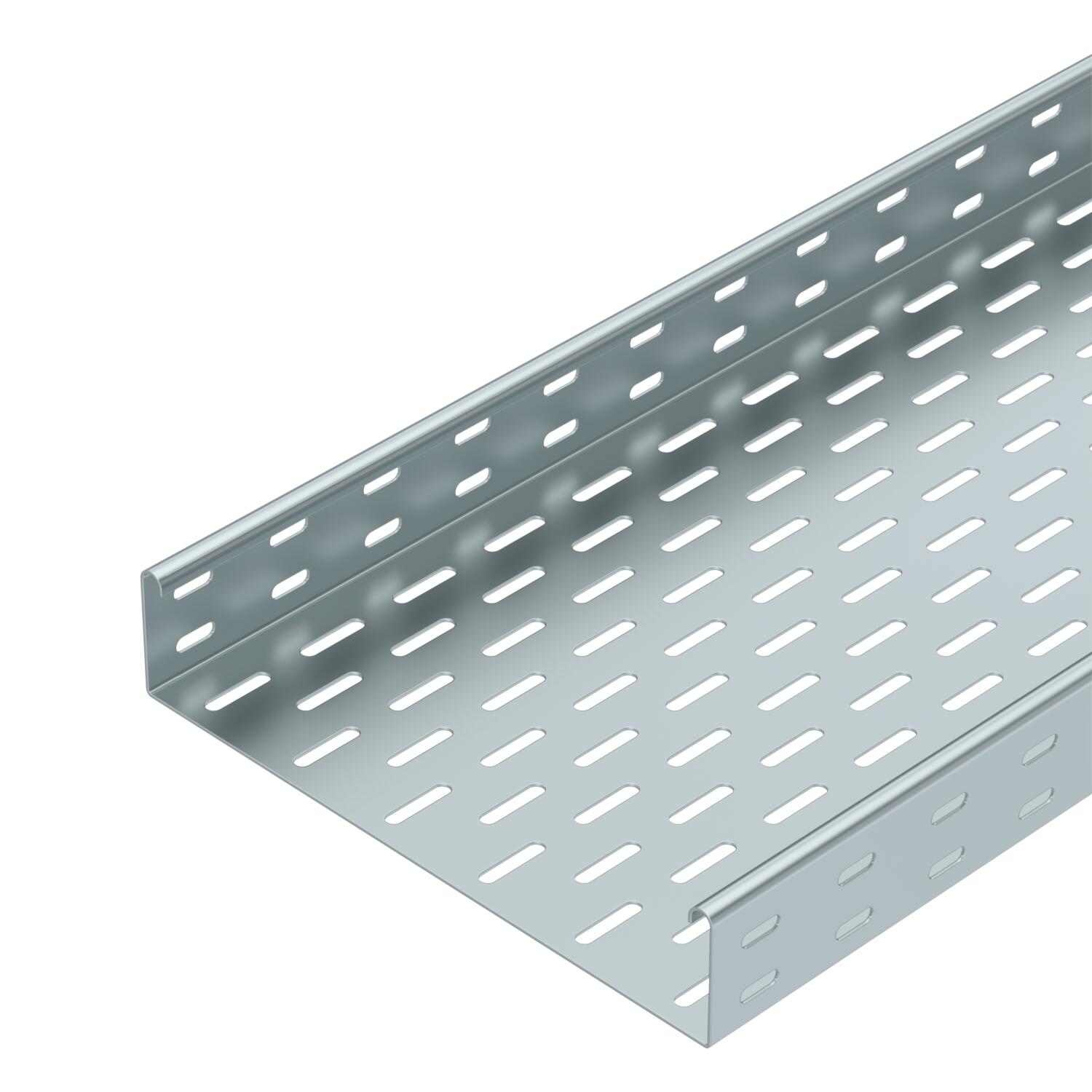

Kabelgoot SKS 60 FS

Art.nr. 6056296 | EAN 4012196060313

3000 mm
1,5 mm
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 60 x 300
Belastingstesttype conform IEC 61537 Type II
Bodemperforatie 7 x 32
Brandwering Functiebehoud normdraagconstructie
Breedte 12 in
Breedte 300 mm
CO₂-voetafdruk (GWP) van wieg tot poort 12,297 kg CO₂e / 1 Meter
Dimensie 60x300x3000
Functiebehoud ja
Hoogte 2 in
Hoogte 60 mm
Kleur zink
Lengte 3000 mm
Lengte 10 ft
Maat B 300 mm
Maß W 300 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 178 cm²
Nuttige doorsnede 17800 mm²
Oppervlak bandverzinkt
Plaatdikte 0,06 in
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 2,65 kN/m
Steunafstand 2,0 m 1,8 kN/m
Steunafstand 2,5 m 1,15 kN/m
Steunafstand 3,0 m 0,5 kN/m
Toebehoren Verbinder RLVL 60
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type SKS 60

Belastingsdiagram kabelgoot type SKS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKS 610 FS 3000 mm 100 mm 1,5 mm ja staal bandverzinkt 6056105
6 m
SKS 615 FS 3000 mm 150 mm 1,5 mm ja staal bandverzinkt 6056156
6 m
SKS 620 FS 3000 mm 200 mm 1,5 mm ja staal bandverzinkt 6056202
6 m
SKS 630 FS 3000 mm 300 mm 1,5 mm ja staal bandverzinkt 6056296
6 m
SKS 640 FS 3000 mm 400 mm 1,5 mm nee staal bandverzinkt 6056407
6 m
SKS 650 FS 3000 mm 500 mm 1,5 mm nee staal bandverzinkt 6056504
6 m
SKS 660 FS 3000 mm 600 mm 1,5 mm nee staal bandverzinkt 6056601
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS Koppelplaat FS RLVK 60 FS 6067093
10 Stuks
Koppelplaatset FS Koppelplaatset FS RV 630 FS 6068189
10 Stuks
Voegplaat FS Voegplaat FS SSLB 300 FS 7070217
20 Stuks
45° bocht 60 FS 45° bocht 60 FS RB 45 630 FS 6036106
1 Stuks
90°-bocht 60 FS 90°-bocht 60 FS RB 90 630 FS 6036566
1 Stuks
Bocht hoek verstelbaar 60 FS Bocht hoek verstelbaar 60 FS RB W 630 FS 6037106
1 Stuks
Aanbouw T-stuk 60 FS Aanbouw T-stuk 60 FS RAA 630 FS 6042117
1 Stuks
T-stuk 60 FS T-stuk 60 FS RT 630 FS 6038106
1 Stuks
Kruising 60 FS Kruising 60 FS RK 630 FS 7027315
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 300 FS 6052304
6 m
Scheidingsschot 60 FS Scheidingsschot 60 FS TSG 60 FS 6062068
3 m
90° bocht 60 FS 90° bocht 60 FS RB 90 630 FS 6043232
1 Stuks
