Kabelgoot SKS 60 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	60 x 200
Belastingstesttype conform IEC 61537	Type II
Bodemperforatie	7 x 32
Brandwering	Functiebehoud normdraagconstructie
Dimensie	60x200x3000
Functiebehoud	ja
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	11800 mm²

Nuttige doorsnede	118 cm²
Oppervlak	bandverzinkt
Plaatdikte	0,06 in
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Toebehoren	Verbinder RLVL 60
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Steunafstand 1,5 m	2,65 kN/m
Steunafstand 2,0 m	1,8 kN/m

Steunafstand 2,5 m	1,15 kN/m
Steunafstand 3,0 m	0,5 kN/m

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 610 FS	3000 mm	100 mm	1,5 mm	ja	staal	bandverzinkt	6056105	m	6 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	ja	staal	bandverzinkt	6056156	m	6 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	ja	staal	bandverzinkt	6056202	m	6 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	ja	staal	bandverzinkt	6056296	m	6 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	nee	staal	bandverzinkt	6056407	m	6 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	nee	staal	bandverzinkt	6056504	m	6 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	nee	staal	bandverzinkt	6056601	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FS	RLVK 60 FS	6067093	Stuks	10 Stuks
Koppelplaatset FS	RV 620 FS	6068170	Stuks	10 Stuks
Voegplaat FS	SSLB 200 FS	7070213	Stuks	20 Stuks

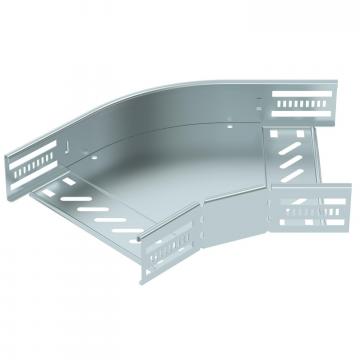

45° bocht 60 FS	RB 45 620 FS	6036104	Stuks	1 Stuks

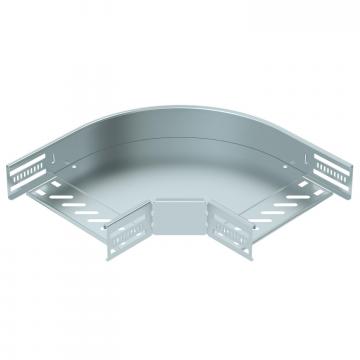

90°-bocht 60 FS	RB 90 620 FS	6036564	Stuks	1 Stuks
Bocht hoek verstelbaar 60 FS	RB W 620 FS	6037104	Stuks	1 Stuks

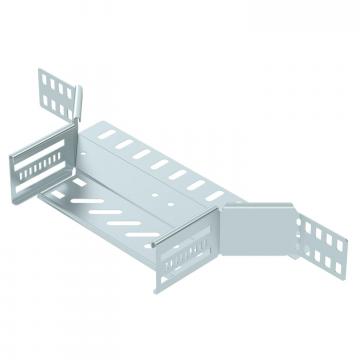

Aanbouw T-stuk 60 FS	RAA 620 FS	6042115	Stuks	1 Stuks

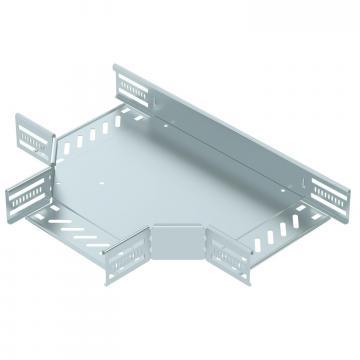

T-stuk 60 FS	RT 620 FS	6038104	Stuks	1 Stuks

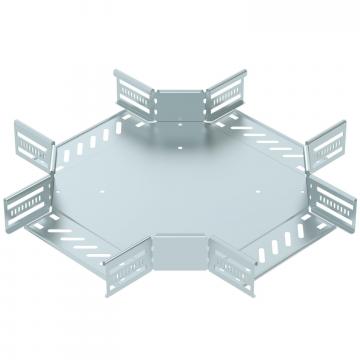

Kruising 60 FS	RK 620 FS	7027313	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 200 FS	6052207	m	6 m
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
45° bocht 60 FS	RB 45 620 FS	6043771	Stuks	1 Stuks
90° bocht 60 FS	RB 90 620 FS	6043224	Stuks	1 Stuks
