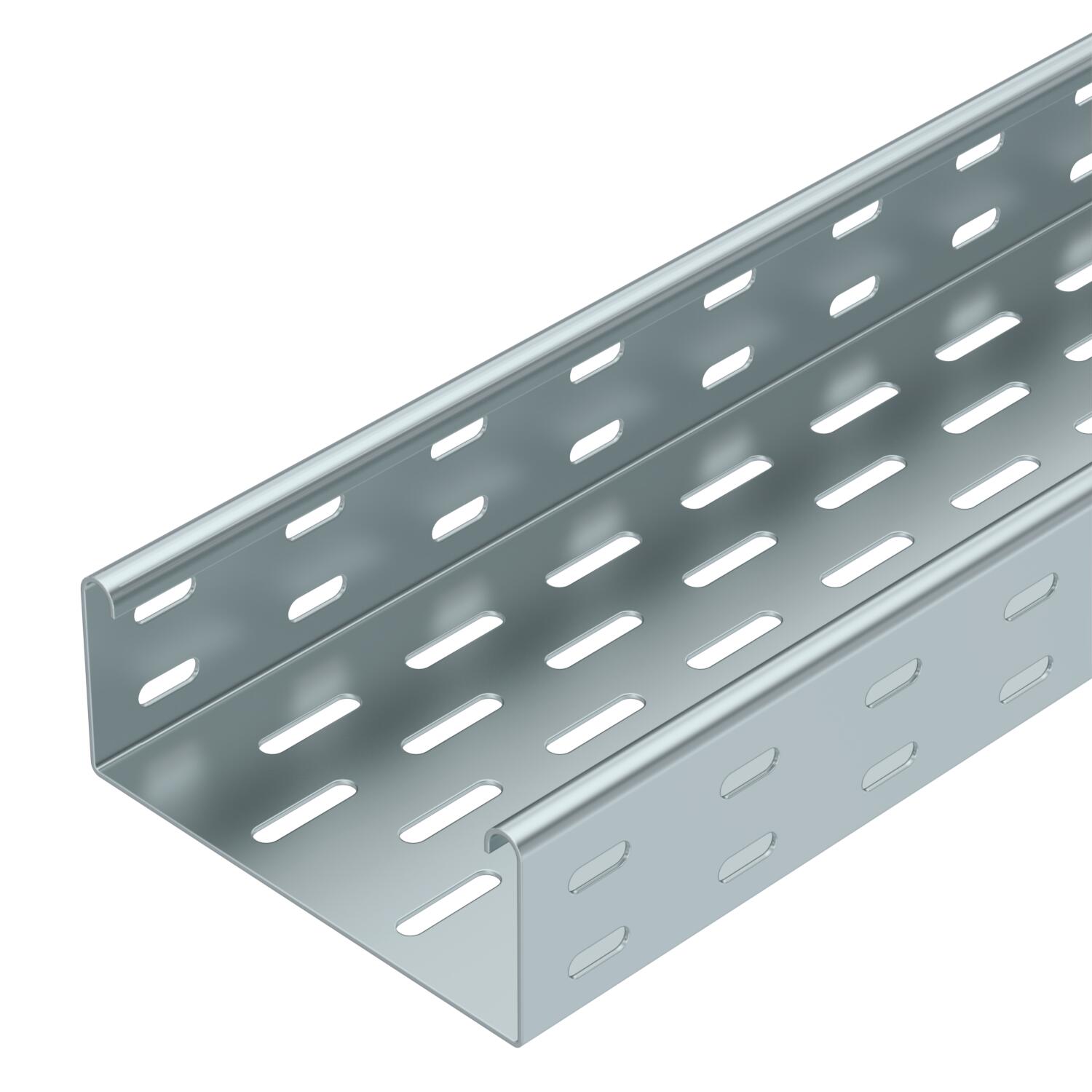

Kabelgoot SKS 60 FS

Art.nr. 6056156 | EAN 4012196389711

3000 mm
1,5 mm
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Bodemperforatie 7 x 32
Brandwering Functiebehoud normdraagconstructie
Breedte 6 in
Breedte 150 mm
CO₂-voetafdruk (GWP) van wieg tot poort 8,195 kg CO₂e / 1 Meter
Dimensie 60x150x3000
Functiebehoud ja
Hoogte 60 mm
Hoogte 2 in
Kleur zink
Lengte 3000 mm
Lengte 10 ft
Maat B 150 mm
Maß W 150 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 88 cm²
Nuttige doorsnede 8800 mm²
Oppervlak bandverzinkt
Plaatdikte 1,5 mm
Plaatdikte 0,06 in
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 2,65 kN/m
Steunafstand 2,0 m 1,8 kN/m
Steunafstand 2,5 m 1,15 kN/m
Steunafstand 3,0 m 0,5 kN/m
Toebehoren Verbinder RLVL 60
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type SKS 60

Belastingsdiagram kabelgoot type SKS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKS 610 FS 3000 mm 100 mm 1,5 mm ja staal bandverzinkt 6056105
6 m
SKS 615 FS 3000 mm 150 mm 1,5 mm ja staal bandverzinkt 6056156
6 m
SKS 620 FS 3000 mm 200 mm 1,5 mm ja staal bandverzinkt 6056202
6 m
SKS 630 FS 3000 mm 300 mm 1,5 mm ja staal bandverzinkt 6056296
6 m
SKS 640 FS 3000 mm 400 mm 1,5 mm nee staal bandverzinkt 6056407
6 m
SKS 650 FS 3000 mm 500 mm 1,5 mm nee staal bandverzinkt 6056504
6 m
SKS 660 FS 3000 mm 600 mm 1,5 mm nee staal bandverzinkt 6056601
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS Koppelplaat FS RLVK 60 FS 6067093
10 Stuks

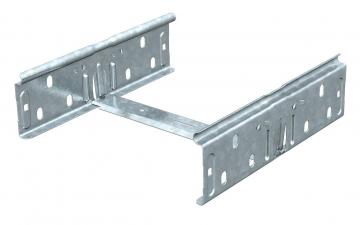

Koppelplaatset FS Koppelplaatset FS RV 615 FS 6068162
10 Stuks

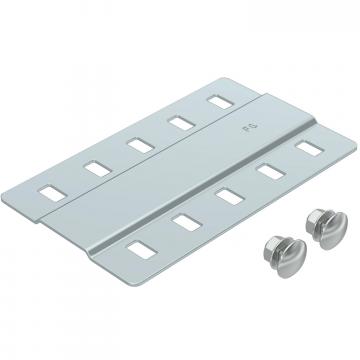

Voegplaat FS Voegplaat FS SSLB 150 FS 7070209
20 Stuks

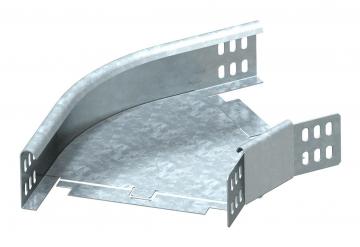

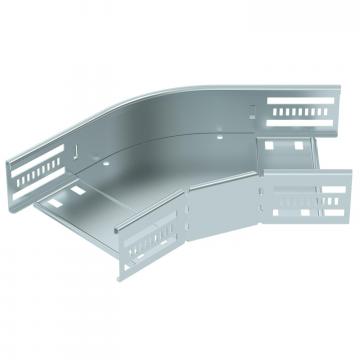

45° bocht 60 FS 45° bocht 60 FS RB 45 615 FS 6036102
1 Stuks

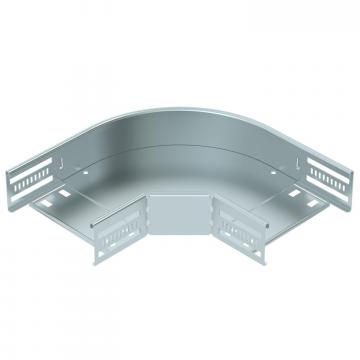

90°-bocht 60 FS 90°-bocht 60 FS RB 90 615 FS 6036562
1 Stuks
Bocht hoek verstelbaar 60 FS Bocht hoek verstelbaar 60 FS RB W 615 FS 6037102
1 Stuks

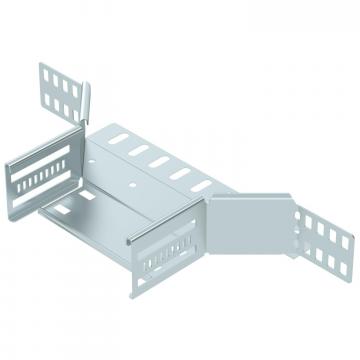

Aanbouw T-stuk 60 FS Aanbouw T-stuk 60 FS RAA 615 FS 6042113
1 Stuks

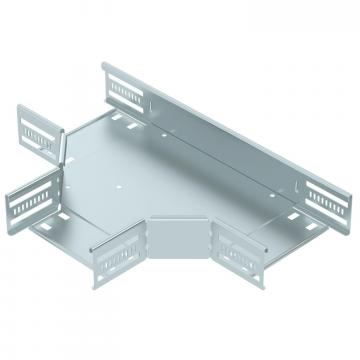

T-stuk 60 FS T-stuk 60 FS RT 615 FS 6038102
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 150 FS 6052150
6 m
Scheidingsschot 60 FS Scheidingsschot 60 FS TSG 60 FS 6062068
3 m
45° bocht 60 FS 45° bocht 60 FS RB 45 615 FS 6043755
1 Stuks
90° bocht 60 FS 90° bocht 60 FS RB 90 615 FS 6043208
1 Stuks
